Qnap TVS-h1688X - Storage NAS 6 Baias p/ HDD SATA/SSD

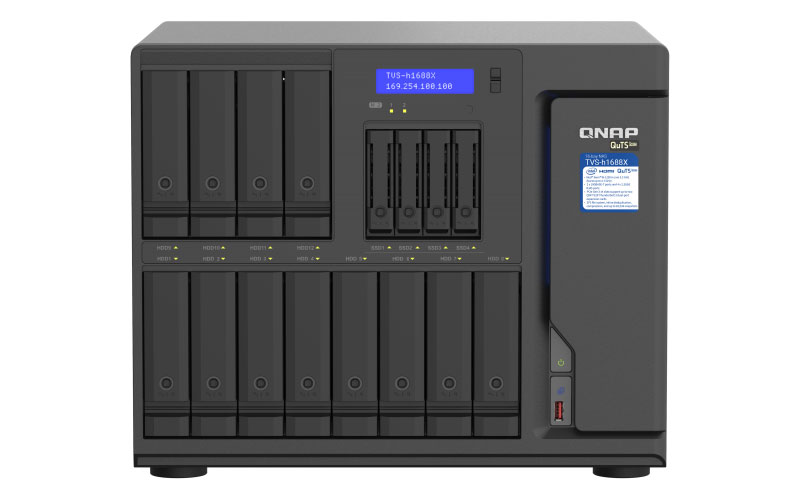

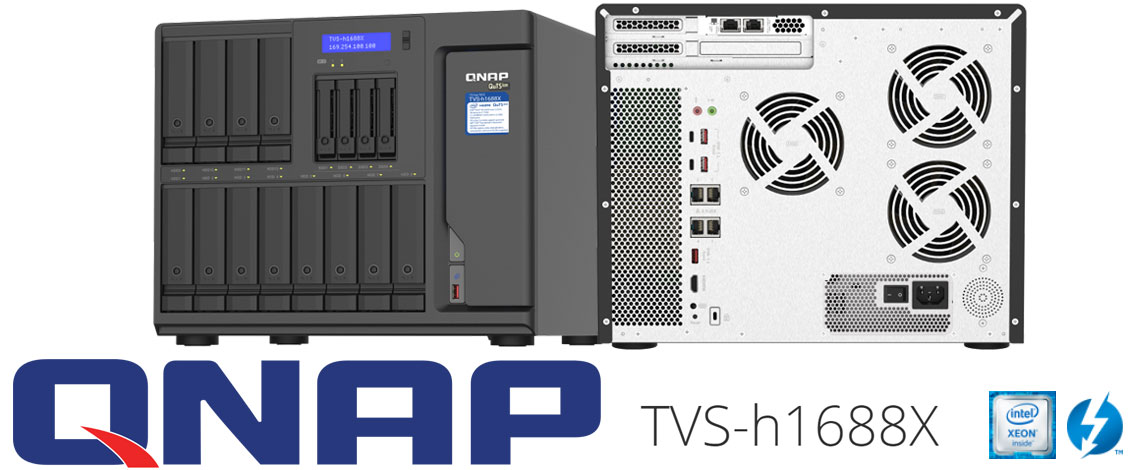

TVS-h1688X, servidor NAS com QuTS hero

O TVS-h1688X oferece 12 baias para HDs SATA e 4 para SSD com sistema hot swappable. Equipado com o processador Intel Xeon W e 32GB DDR4 de memória (expansível até 128GB).

Permite a instalação de duas placas de expansão PCIe Thunderbolt 3 QXP-T32P da Qnap para ter acesso a quatro portas Thunderbolt 3, o que é ideal para usuários de computadores Mac e Windows equipados com Thunderbolt para colaboração em projetos de mídia com alta velocidade.

A conectividade de 10 GbE e 2,5 GbE incorporada possui o Port Trunking e failover para otimizar os aplicativos de negócios que exigem alta banda larga e segurança para as aplicações.

Ao executar o sistema operacional baseado em ZFS QuTS hero, o NAS suporta desduplicação e compactação de dados online em nível de bloco, snapshots quase ilimitados, SnapSync em tempo real e tecnologias de cache de leitura/gravação, ajudando a corporação a obter um acordo de nível de serviço com confiança e desempenho para fluxos de trabalho criativos, servidor de dados, servidor de virtualização e aplicativos de backup e recuperação de arquivos.

Alto desempenho com Intel Xeon W

Equipado com um processador Intel Xeon W-1250 de 6 núcleos/12 threads de 3,3 GHz (Burst até 4,7 GHz), o TVS-h1688X tem um forte processamento para impulsionar o desempenho de máquinas virtuais.

O mecanismo de criptografia AES-NI integrado aumenta a eficiência e ao mesmo tempo mantém a segurança dos dados armazenados no NAS. Através dos módulos de canal duplo e quatro slots Long-DIMM, a memória DDR4 ECC do servidor pode ser expandida para até 128GB para cargas de trabalho intensas de multitarefas complexas.

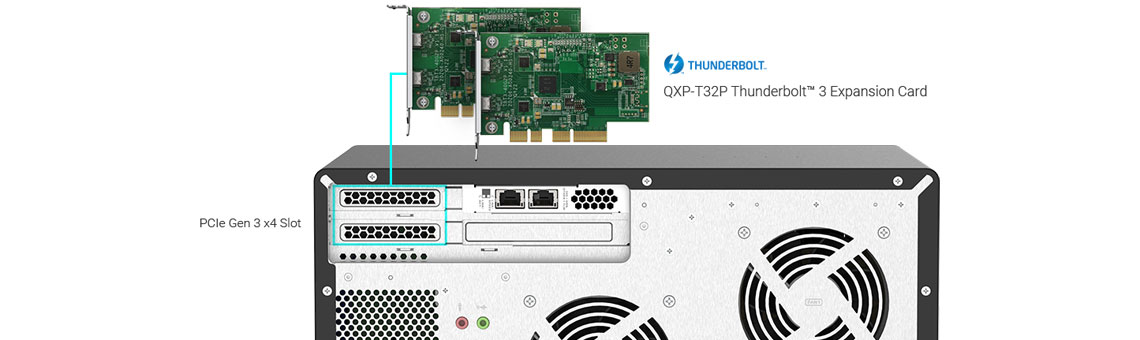

Conectividade Thunderbolt com edição de vídeo e atividades 4K

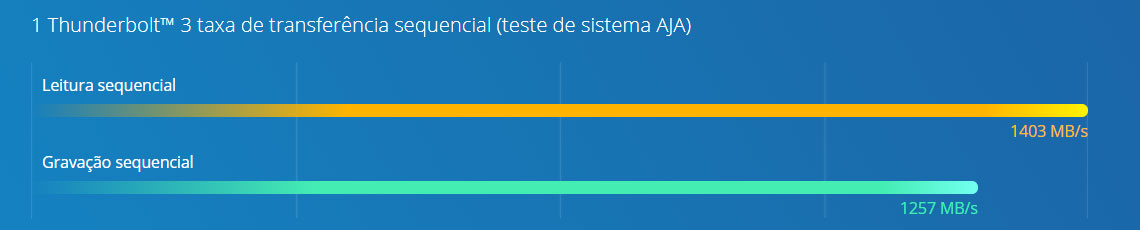

O usuário pode instalar duas placas de expansão QXP-T32P Thunderbolt 3 nos slots PCIe Gen 3 do storage TVS-h1688X e transformá-lo em um NAS Thunderbolt 3 com quatro portas.

Até quatro estações de trabalho podem ser equipadas com Thunderbolt ao TVS-h1688X para obter maior eficiência do trabalho em equipe em fluxos de trabalho com resolução 4K, armazenamento de arquivos, backup e compartilhamento. Recomenda-se uma configuração RAID 5 de SSD SLC/MLC para otimizar o desempenho e a melhor alocação de armazenamento para o storage.

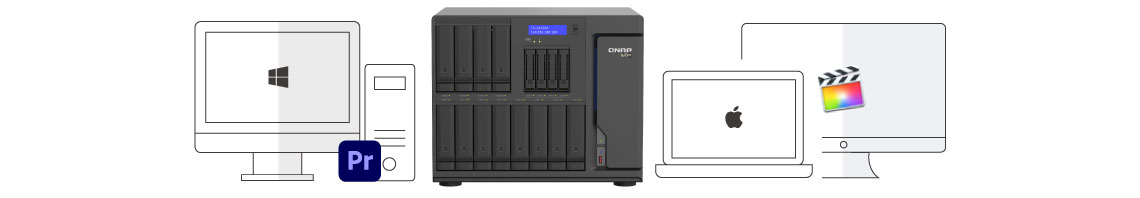

Storage NAS Thunderbolt 3 com 10 Gb Ethernet

O TVS-h1688X pode operar simultaneamente serviços Ethernet gerais com a placa LAN 10GBASE-T incorporada além da rede Thunderbolt 3, de forma totalmente independente e sem interferência da banda larga.

Os recursos de mídia do NAS podem ser facilmente acessados ​​por estações de trabalho Thunderbolt e Ethernet para diferentes tarefas simultâneas com maior produtividade.

• Colaboração Adobe Premiere: Final Cut Pro e Adobe Premiere Pro, onde os usuários podem armazenar e compartilhar centralmente os arquivos de mídia no NAS via protocolo SMB para otimizar o desempenho.
• Qfinder: o Qfinder Pro permite encontrar rapidamente e acessar com facilidade os dospositivos NAS que estão localizados na mesma LAN. Basta montar o TVS-h1688X por meio do Qfinder Pro para acesso direto a pastas compartilhadas específicas.
• Conectividade 10GbE/5GbE: adicione conectividade de alta velocidade a computadores usando o Adaptador Thunderbolt 3 para 10GbE ou Adaptador USB 3.2 Gen 1 para 5GbE. Servidores e computadores desktop podem integrar placas de expansão de rede PCIe que suportam 10G/5G/2,5G/1G/100M. Switches Qnap 10GbE permitem a colaboração de alta velocidade em ambientes com muitos dispositivos.

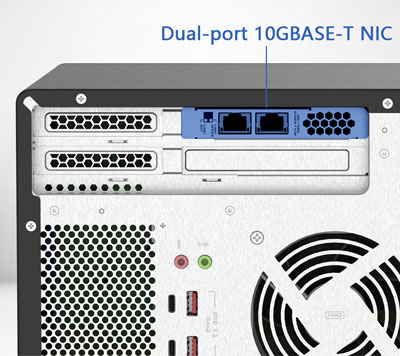

Conectividade dupla de 10 GbE no TVS-h1688X

Com uma placa de rede 10GBASE-T de porta dupla pré-instalada (compatível com 10GbE / 1GbE), suporte para failover e banda larga de até 20Gb/s em Port Trunking, o TVS-h1688X pode melhorar ambientes de trabalho que exigem alta demanda de banda larga para aplicativos de virtualização e backup/recuperação de alta velocidade.

O NAS da Qnap combina os switches 10GbE gerenciáveis e não gerenciáveis da Qnap para formar ambientes de rede de alta velocidade, seguros e escalonáveis.

Storage NAS com saída HDMI 4K

O TVS-h1688X possui uma placa gráfica Intel UHD Graphics P630 compatível com decodificação de hardware e transcodificação em tempo real.

A saída HDMI suporta até 4K (4096 x 2160p) 30Hz, oferecendo muitos benefícios para aplicações como produção/edição de vídeo, design industrial e fotografia profissional que exigem uma boa resolução de imagem e realismo de cores, bem como armazenamento intensivo de mídia, transferência e exibição.

Ao conectar o NAS a um monitor HDMI, é possível assistir diretamente ao conteúdo multimídia salvo nele através do QNAPRM-IR004 controle remoto, que é vendido separadamente.

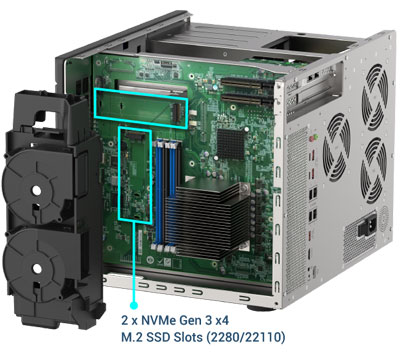

Cache SSD para elevar IOPS com M.2 NVMe SSD

Oferecendo quatro baias de unidade SATA 6Gbps de 2,5 polegadas para SSDs e dois slots SSD M.2 NVMe Gen 3, o TVS-h1688X permite configurar o cache SSD de maneira flexível para maximizar a o desempenho de IOPS, reduzir a latência do volume de armazenamento e otimizar o desempenho 2,5GbE/10GbE.

É ideal para bancos de dados e aplicativos de máquina virtual. Com baias/slots dedicados para SSDs, o NAS permite a integração de todas as baias de unidade de 3,5 polegadas para discos rígidos de alta capacidade, aumentando a capacidade de armazenamento com eficiência.

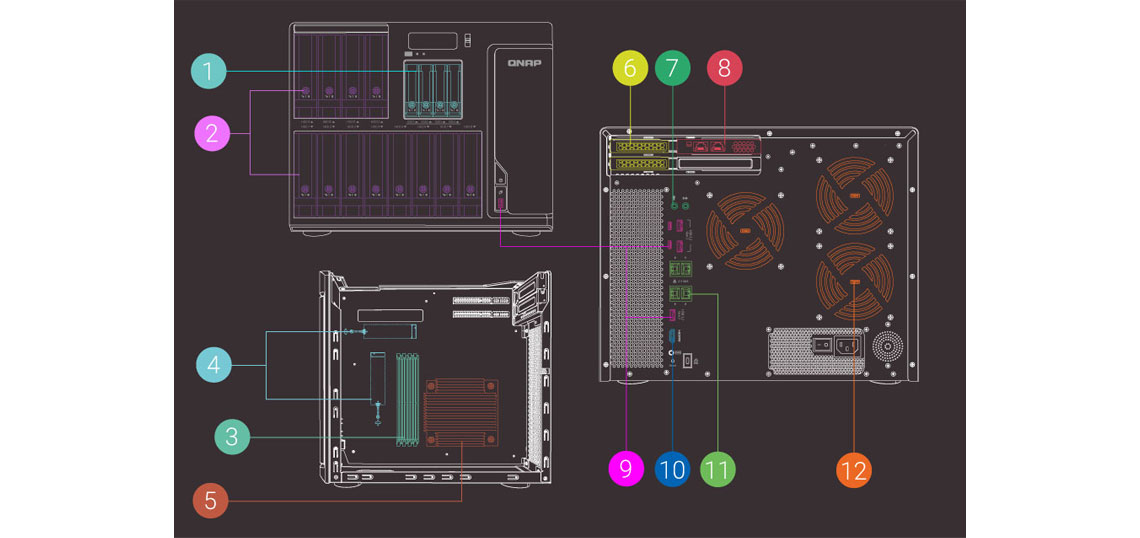

TVS-h1688X e o design de alta capacidade de expansão

1. 4 baias SSD SATA de 6 Gb/s de 2,5 polegadas: Possui configuração flexível para aceleração de cache para aumentar a eficiência de IOPS.
2. 12 baias de unidade de 3,5 polegadas: oferece unidades SATA 6 Gb/s e bandejas com chave.
3. Memória DDR4 ECC: 4 slots DDR4 Long-DIMM com suporte para até 128 GB de RAM.
4. 2 slots M.2 NVMe SSD: suporta SSD NVMe Gen 3 x4 M.2 com fatores de forma 2280/22110 para integrar a aceleração de cache.
5. Processador Intel Xeon W-1250 de 6 núcleos com velocidades de até 4,7 GHz.
6. 2 slots de expansão PCIe Gen 3 x4: suporta placas de expansão QXP-T32P Thunderbolt 3, placas de expansão de rede 5/10/25 / 40GbE, placas QM2, placas gráficas ou placas de expansão QXP PCIe SATA para maior potencial de aplicação.
7. Entrada e saída de áudio: saída para alto-falantes podendo conectar um microfone.
8. 2 portas Ethernet 10GBASE-T: o slot PCIe Gen 3 x8 é pré-instalado com uma placa de rede 10GBASE-T de porta dupla (suporta 10GbE / 1GbE), suportando failover e largura de banda de até 20Gb / s em Port Trunking.
9. 5 portas USB 3.2 Gen 2 (10 Gbps): oferece velocidades de transferência de até 10 Gbps. Suporta QNAP TL USB JBOD, hard disks externos ou UPS.
10. 1 saída HDMI 1.4b: suporta até 4096 x 2160 30 Hz de alta resolução para a melhor experiência visual.
11. 4 portas RJ45 2,5 GbE: suporta o uso de cabos CAT5e existentes para atualização de conexões de 1 GbE. Habilite até 5 Gbps em Port Trunking.
12. Resfriamento automático: Monitora as temperaturas do sistema e ajusta automaticamente a velocidade do ventilador.

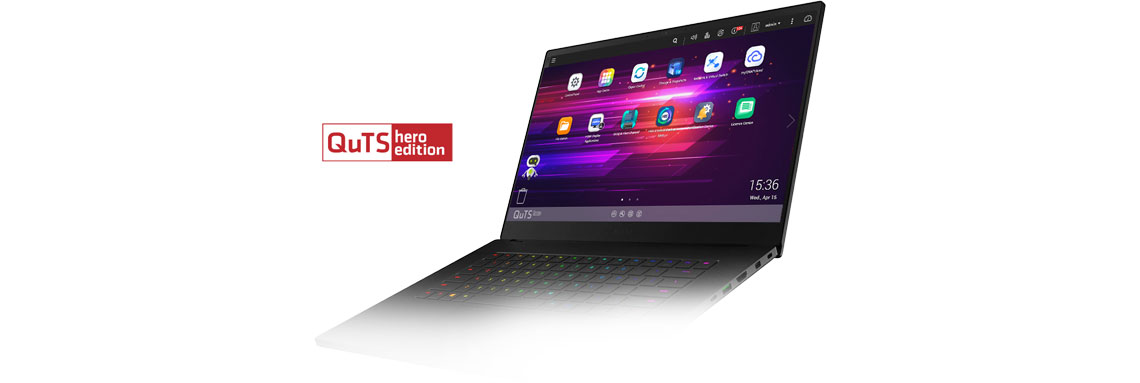

QuTS hero baseado em ZFS para alto desempenho do NAS

O QuTS hero combina o QTS baseado em aplicativo com o sistema de arquivos ZFS de 128 bits para oferecer uma integração de armazenamento flexível, proteção de dados abrangente e desempenho melhorado para lidar com a complexidade e as demandas de desempenho da TI moderna.

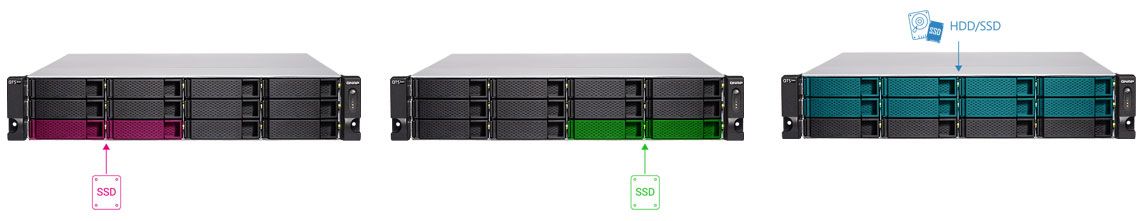

QuTS hero e a configuração de armazenamento em camadas

Os requisitos básicos para configuração são semelhantes aos do QTS, por isso recomenda-se seguir as seguintes etapas para adquirir um desempenho de armazenamento ideal para o QuTS hero.

• Etapa 1 (unidade do sistema e pastas compartilhadas padrão): o primeiro conjunto de armazenamento criado fica na unidade do sistema, onde as pastas compartilhadas e os aplicativos são armazenados. Nesta etapa, é recomendado criar um RAID SSD com pelo menos dois SSDs para obter o desempenho ideal do sistema e gerenciamento eficiente de metadados dos aplicativos.
• Etapa 2 (ler Cache e ZIL): utilize mais SSDs para cache de leitura ou ZIL. O usuário também pode instalar placas de expansão QM2 para adicionar SSDs M.2 para expandir o espaço do cache.
• Etapa 3 (armazenamento de dados): aloque HDDs / SSDs para criar um RAID para armazenar arquivos e dados de aplicativos. É também possível definir uma configuração totalmente flash para obter um melhor desempenho.

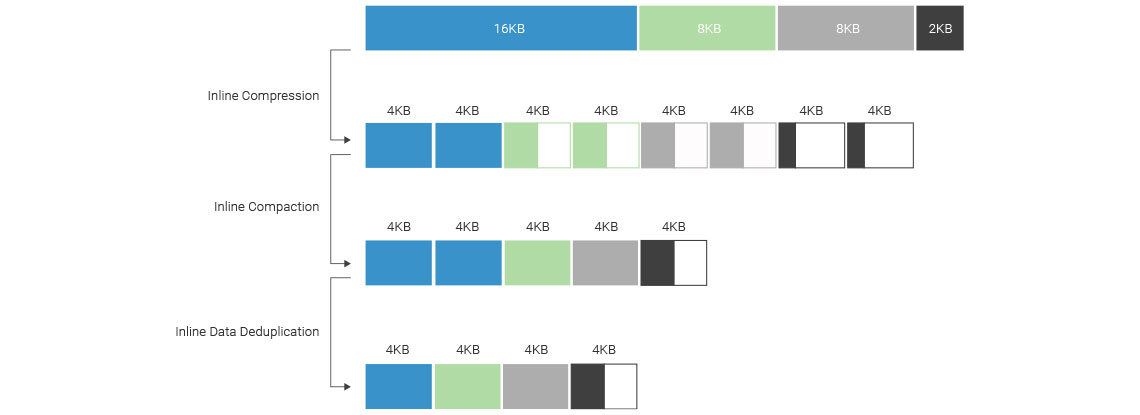

Compactação e desduplicação de dados em linha

O QuTS hero integra um suporte para tecnologias de redução de dados baseada em blocos (incluindo desduplicação, cpmressão e compactação de dados) para reduzir o tamanho dos arquivos, conservar a capacidade de armazenamento e otimizar o desempenho.

Por exemplo, se 20 máquinas virtuais em um storage forem replicadas usando o mesmo modelo, os requisitos de espaço de armazenamento para todas as 20 podem ser reduzidos em até 95%. Seja atuando como armazenamento primário ou de backup, o Qnap TVS-h1688X otimiza a utilização do armazenamento para apresentar uma base de armazenamento confiável.

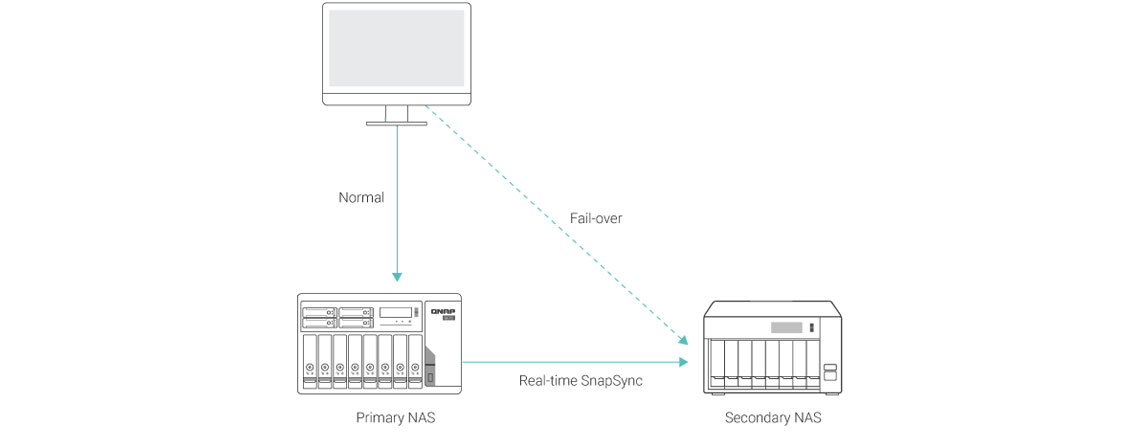

SnapSync em tempo real no storage NAS

O SnapSync em tempo real garante que o NAS primário e o NAS secundário mantenham dados idênticos armazenados, sendo gravados na origem e no destino.

Se o NAS primário ficar offline, a equipe de TI pode simplesmente ajustar as configurações de privilégio do NAS secundário para garantir a operação contínua do sistema. O SnapSync fornece o suporte mais forte para operações de negócios ininterruptas e ajuda os usuários a reduzir o risco de perda de dados.

O storage TVS-h1688X oferece suporte para snapshots e backup remoto para ajudar as organizações a realizar tarefas de backup de rotina de maneira econômica e eficiente.

• Snapshots multiplicam a proteção de backup: a tecnologia copy-on-write torna a criação de snapshots quase instantânea, sem afetar a gravação de dados em andamento. O Snapshot Replica replica os dados de snapshot para o NAS de backup, simplificando a proteção de dados com controle de versão.
• HBS: centraliza o backup, a restauração e a sincronização para transferir com facilidade os dados no TVS-h1688X para outro NAS Qnap, servidor remoto ou espaço de armazenamento em nuvem, além de oferecer suporte à tecnologia QuDedup que elimina dados redundantes na origem e torna o backup de várias versões mais rápido.

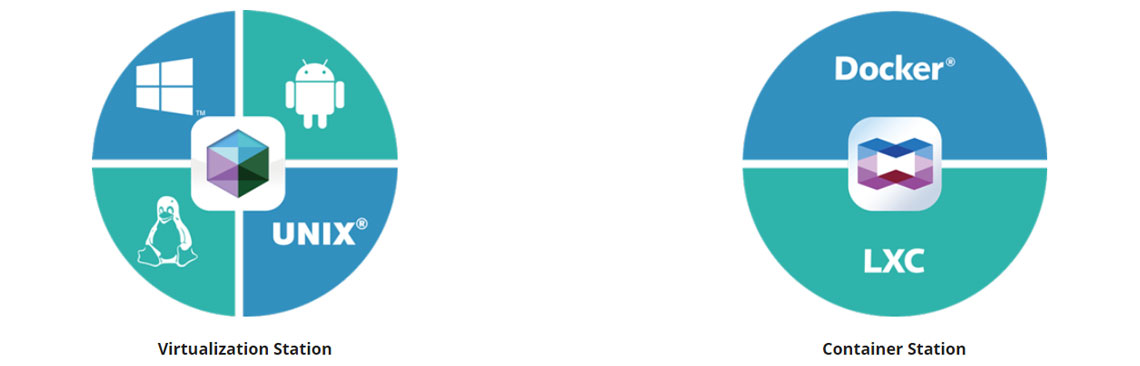

Hospedagem de container e máquina virtual no Storage NAS

O Virtualization Station e o Container Station oferecem um suporte abrangente de virtualização. Junto com o aplicativo Network & Virtual Switch que aumenta a interoperabilidade entre máquinas virtuais, containers, storages NAS e outros dispositivos físicos na rede, sendo possível alocar com flexibilidade os recursos de rede física e virtual para simplificar a implantação da rede.

• Virtualization Station: é possível executar várias máquinas virtuais Windows, Linux, UNIX e Android e acessá-las por meio de um navegador web ou Virtual Network Computing (VNC). As empresas podem executar aplicativos de servidor virtualizado em um único NAS sem a necessidade de servidores físicos adicionais.
• Container Station: para utilizar as tecnologias de virtualização LXC e Docker, baixe os aplicativos do Docker Hub Registry integrado, importe/exporte containers e crie microsserviços abundantes.

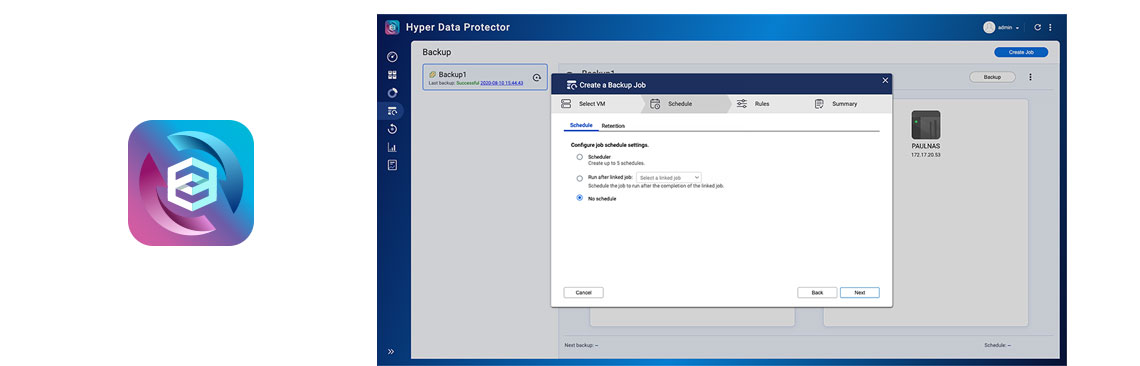

Backup com VMware e Hyper-V no TVS-h1688X

Através do Hyper Data Protector, o servidor se torna uma ferramenta de backup ilimitado de VMware vSphere e Microsoft Hyper-V VM.

Ele oferece backup incremental, desduplicação global, programação de backup e compactação de recuperação, também faz backup simultâneo de várias VMs de forma simultânea, oferecendo um plano de recuperação de desastres confiável que garante a operação dos serviços a todo momento.

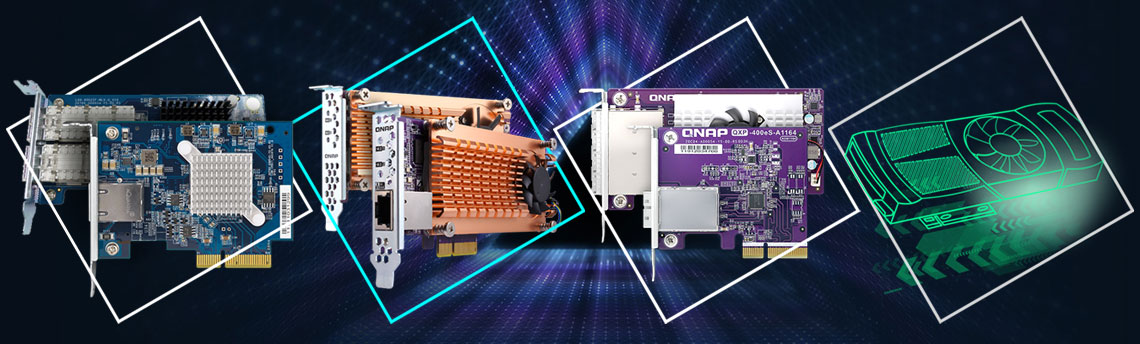

Expansão PCIe para conectividade 40GbE

O NAS TVS-h1688X possibilita a instalção de diferentes tipos de placas gráficas de acordo com as necessidades de armazenamento para aumentar a capacidades de I/O.

• Placas de rede 5/10/25/40GbE: integre uma taxa de transferência rápida para tarefas no storage NAS que exigem alta banda larga.
• Placas QM2 M.2 SSD/10GbE: adicione cache de SSD M.2 ou uma conectividade alternativa 10GbE (10GBASE-T) para otimizar um desempenho e a banda larga.
• Placas de expansão QXP: conecte o NAS aos gabinetes TL SATA JBOD adicionando transferência SATA 6Gb/s de diversas vias para expansão de armazenamento.
• Placas gráficas: otimize sua edição e transcodificação de vídeo ou habilite a passagem de GPU para máquinas virtuais.

Mova arquivos para a nuvem e aproveite o acesso de baixa latência

A Qnap oferece ao storage TVS-h1688X NAS os principais serviços de nuvem. Ao implantar gateways de armazenamento em nuvem e habilitar o cache local, as organizações podem usar a nuvem para armazenamento, backup e recuperação de dados com acesso de baixa latência. Isso torna os aplicativos de nuvem híbrida mais seguros, flexíveis e eficientes.

• Gateway de nuvem baseado em arquivo HybridMount: Expanda com flexibilidade a capacidade de armazenamento conectando-se ao armazenamento em nuvem, podendo aproveitar os aplicativos de QuTS hero para gerenciar e editar os arquivos em nuvem ou arquivos multimídia. HybridMount é ideal para colaboração online de servidor de arquivos e análise de dados em nível de arquivo.
• Gateway de nuvem baseado em bloco de nuvem VJBOD: VJBOD Cloud suporta o backup do NAS simplificado para armazenamento de objetos em nuvem. A transmissão de dados baseada em bloco carrega dados aleatórios e arquivos grandes para a nuvem em blocos e apenas transmite o volume baseado em bloco ou alterações de LUN (como adição, modificação ou exclusão). Isso é ideal para aplicativos de nível empresarial com grandes requisitos de transferência de arquivos, como bancos de dados, volumes de VM e vídeos.

QVR Elite e solução de vigilância para o storage NAS

O QVR Elite oferecido pela Qnap, é a solução de vigilância que permite construir com facilidade um sistema de vigilância com menor TCO e maior escalabilidade.

É possível organizar um espaço de armazenamento independente e dedicado para dados de vigilância no TVS-h1688X e utilizar o gerenciamento simplificado da câmera, alocação de espaço de armazenamento, visualização e reprodução ao vivo. As gravações são salvas como arquivos MP4, permitindo a reprodução em quase todos os tipos de dispositivos.

O QVR Elite também integra soluções baseadas em IA para construir reconhecimento facial inteligente para varejo e sistemas de acesso à porta com QNAP NAS. Com o software QVR Pro Client instalado no computador Windows/Mac ou dispositivos móveis, pode-se obter o controle total sobre as áreas monitoradas.

Servidor com ambiente SAN Fibre Channel

O Fibre Channel é um dos dispositivos comuns de redes da área de armazenamento. Ao instalar placas de expansão Fibre Channel de 16Gb/32Gb de porta dupla no storage NAS TVS-h1688X, o usuário dispõe de mais opções para adicionar um NAS a um ambiente SAN.

É possível definir um destino Fibre Channel usando o aplicativo iSCSI e Fibre Channel. Além disso, os recursos LUN Masking e Port Binding fornecem uma camada adicional de segurança de dados.

Mais aplicativos para produtividade

• Boxafe: dados protegidos da nuvem corporativa com backup/sincronização de arquivos, e-mails, calendários e contatos do Google G Suite e Microsoft Office 365 para o NAS.
• Conselheiro de Segurança: um portal de segurança para verificar pontos fracos e receber recomendações para aprimorar a segurança NAS, além de integrar software de varredura antivírus e antimalware.
• Qsirch: a ferramenta de pesquisa semelhante ao Google ajuda a encontrar rapidamente imagens, músicas, vídeos, documentos e e-mails por palavras-chave, cores e mais condições de pesquisa, também suporta Qfiling para realizar tarefas de arquivamento único ou automático com base nos critérios de pesquisa.

Especificações Técnicas
