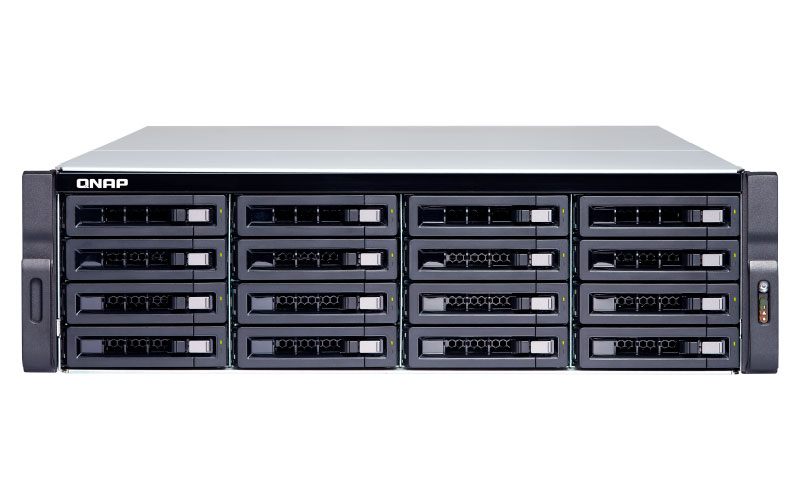

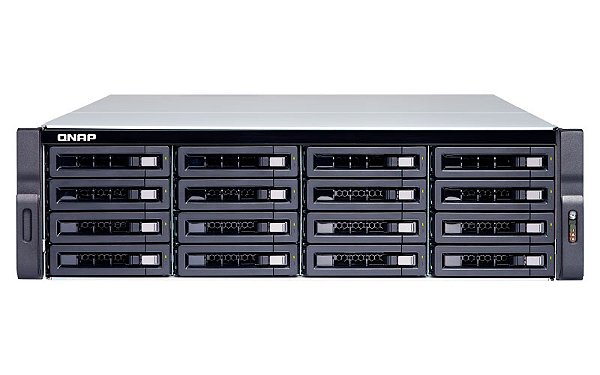

TS-1683XU-RP: NAS com desempenho voltado para virtualização
O Qnap TS-1683XU-RP oferece uma solução de armazenamento de alto desempenho com 16 baias hot-swappable para discos SATA com fonte de alimentação redundante. Equipado com processador Intel Xeon Quad Core, 16GB de memória RAM, 4 portas LAN gigabit, 2 10GbE SFP+, 6 portas USB 3.1 e 4 slots PCIe para instalação de placas adicionais.
Possui controladores Mellanox ConnectX-4 Lx 10GbE que atendem aplicativos que exigem largura de banda e também suportam iSER para descarregar cargas de trabalho de CPU com aumento do desempenho de virtualização.
O storage permite a instalação de placas gráficas PCIe para capacitar a vídeo vigilância, virtualização e aplicações IA, sendo ideal para uso corporativo direcionado para backup e virtualização.
Alta performance Quad Core e criptografia
Equipado com o processador Intel Xeon E-2124, 16GB de memória DDR4 ECC (expansível até 64GB máximo) e uma fonte de alimentação redundante, fornecendo desempenho com velocidade de transferência até 2217MB/s de leitura e até 1905MB/s de gravação.
Com criptografia de dados é possível atingir velocidade até 2119MB/s de leitura e até 1307MB/s de gravação, proporcionando segurança para os dados armazenados.

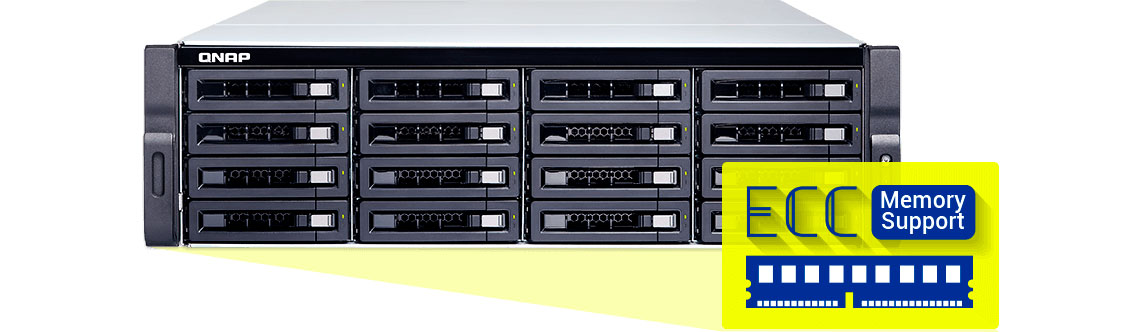

TS-1683XU-RP com memória ECC para evitar perda de dados
Através da memória ECC, o TS-1683XU-RP pode detectar e arrumar erros de memória de um único bit à medida que eles ocorrem para evitar tempo de inatividade e corrupção de dados.
O storage suporta memória DDR4 de canal duplo em 4 slots Long-DIMM. Ao usar módulos de memória emparelhados, é possível aproveitar o poder de arquitetura de canal duplo para aumentar o desempenho.

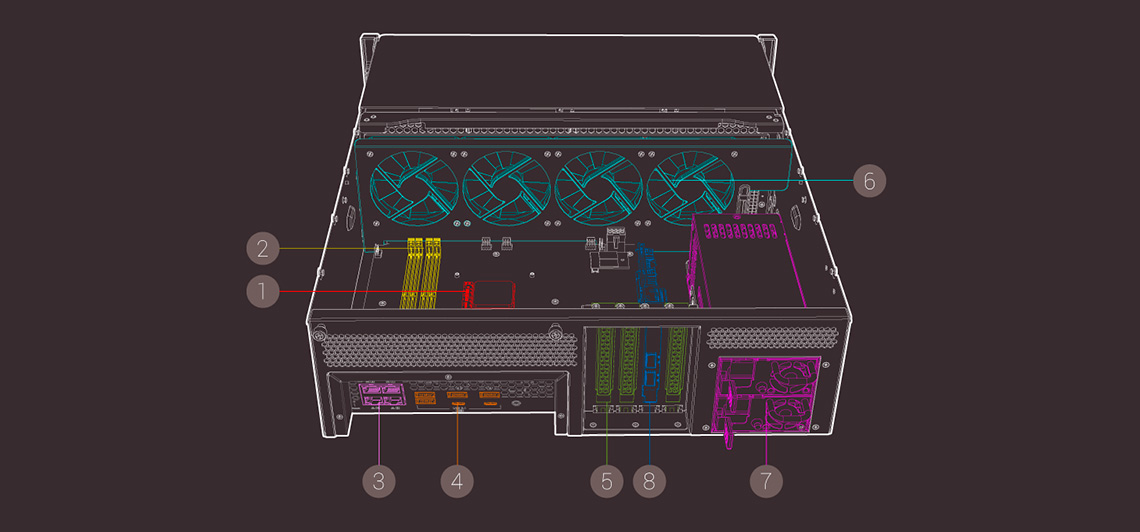

Hardware expansível com alta performance
O TS-1683XU-RP disponibiliza um hardware de alto desempenho e arquitetura expansível para atender às necessidades do usuário.
- Processador Intel Xeon E: processador Intel Xeon E-2124 com 4 núcleos e 3,3 GHz
- Memória DDR4 ECC: suporta quatro módulos de memória DDR4 dual-channel Long-DIMM para até 64 GB de RAM.
- 4 Portas Ethernet Gigabit: ideal para vinculação de serviços, entroncamento de porta e configurações MPIO
- Portas USB 3.1 Gen2: inclui duas portas USB 3.1 Gen2 10Gbps tipo-C e quatro portas USB 3.1 Gen2 10Gbps tipo-A para aumentar as velocidades de transferência de dados. Suporta discos rígidos externos, impressoras e UPS.
- 4 Slots de expansão PCIe: suporta placas de expansão SAS, placas gráficas, placas de rede 10GbE/25GbE/40GbE e cartões QM2 para maior potencial de aplicação (um slot vem com um adaptador de 10GbE pré-instalado).
- Ventiladores do sistema: monitora as temperaturas do sistema e ajusta automaticamente as velocidades dos ventiladores de acordo.
- Unidade de alimentação: as fontes de alimentação redundantes 500W garantem o funcionamento contínuo do sistema.
- 2 Portas SFP + de 10GbE: usa o controlador de Mellanox ConnectX-4 LX SmartNIC com suporte do iSER. Suporta totalmente redes 10GbE e é ideal para executar aplicativos exigentes de largura de banda, como virtualização e backup/restauração rápidos.

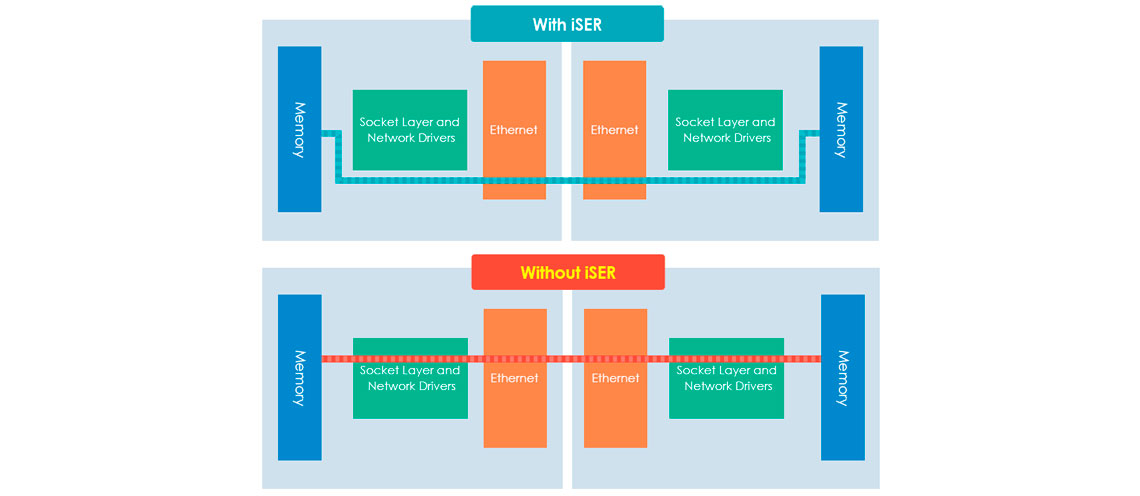

Transferência rápida de dados e virtualização VMware com iSER
Duas portas 10GbE SFP+ são oferecidas pelo servidor para que utilizam o controlador Mellanox ConnectX-4 Lx, que suportam protocolo iSCSI Extensions for RDMA (iSER), permitindo que os dados e arquivos passem diretamente pelos drivers gerais de rede, camada de soquete e buffers de memória do servidor ESXi e descarregar as cargas de trabalho na CPU.
Quando o servidor VMware e storage suportam iSER, é possível fornecer até 60% de aumento no desempenho de leitura / gravação aleatória e 50% de latência, fornecendo uma ferramenta para otimizar as aplicações de virtualização.

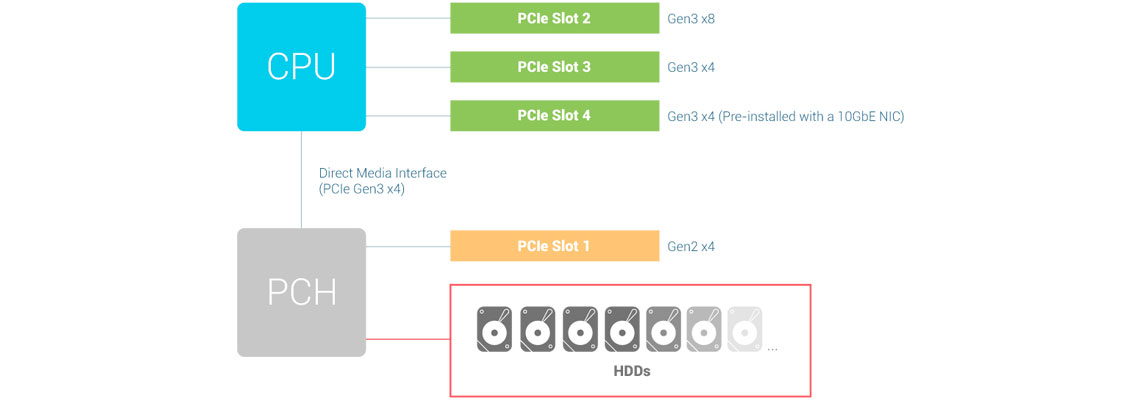

Slots PCIe recomendados para o servidor
Com 4 slots PCIe disponíveis no TS-1683XU-RP, é recomendado a seguinte utilização para garantir que as unidades SATA tenham largura de banda suficiente, apenas placas de expansão low-end, como placa de rede 1GbE, USB 3.0 ou adaptador Wi-Fi, sejam instaladas no slot PCIe Gen2 (slot 1) que está conectado ao PCH.
Para placas high-end, incluindo placas 10GbE / 40GbE, placas SAS, placa de aceleração Mustang-200 e placas gráficas, é recomendado a utilização dos slots PCIe Gen3 (slots 2, 3 e 4), que estão ligadas na CPU.

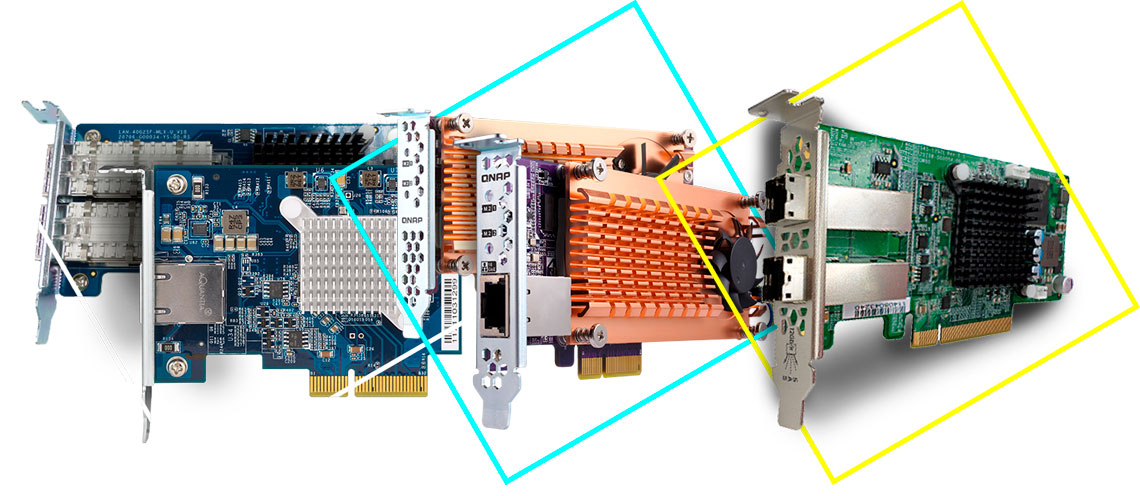

NAS e sua expansão de funcionalidades com placas PCIe
Possui 4 slots PCIe para instalação de placas adicionais: o TS-1683XU-RP permite expansão das funcionalidades do storage NAS.
Placas de rede 40GbE / 25GbE / 10GbE: Habilita taxa de transferência de dados em alta velocidade para tarefas que exigem largura de banda, como virtualização e backup.
Placa QM2 M.2 SSD / 10GbE: Adiciona cache SSD M.2 ou conectividade 10GbE (10GBASE-T) ao servidor.
Placa de expansão SAS: Possibilita conectar o storage NAS 144TB a unidades de expansão REXP para aumentar a capacidade de armazenamento, adicionando até 128 drives SAS / SATA.
Aceleração e processamento de imagens por GPU com placa gráfica
As placas gráficas, que são otimizadas para cálculos e transformações gráficas, podem ser instaladas no slots PCIe do TS-1683XU-RP. Permite a instalação de placa de vídeo AMD Radeon ou NVIDIA para impulsionar machine learning baseado em IA, além de fornecer benefícios para processamento de imagens e desempenho de máquinas virtuais (via passthrough GPU).
Auto tiering e armazenamento em cache SSD
Com Qtier habilitado para auto tiering no Qnap TS-1683XU-RP, é possível adquirir apenas a quantidade de SSDs necessários e obter alto desempenho e eficiência de armazenamento ideal para armazenamento e compartilhamento de dados.
Acesso aos dados com alta velocidade
Caches SSD aceleram o desempenho de IOPS e reduzem a latência para volumes de armazenamento. Ideal para aplicativos exigentes de IOPS (incluindo banco de dados e virtualização) e melhoram os fluxos de trabalho gerais. O storage NAS 144TB também suporta caches SSD somente para gravação e aumentar o desempenho de aplicativos intensivos em gravação e também caches SSD RAID 5/6 para maior desempenho e espaço em cache.

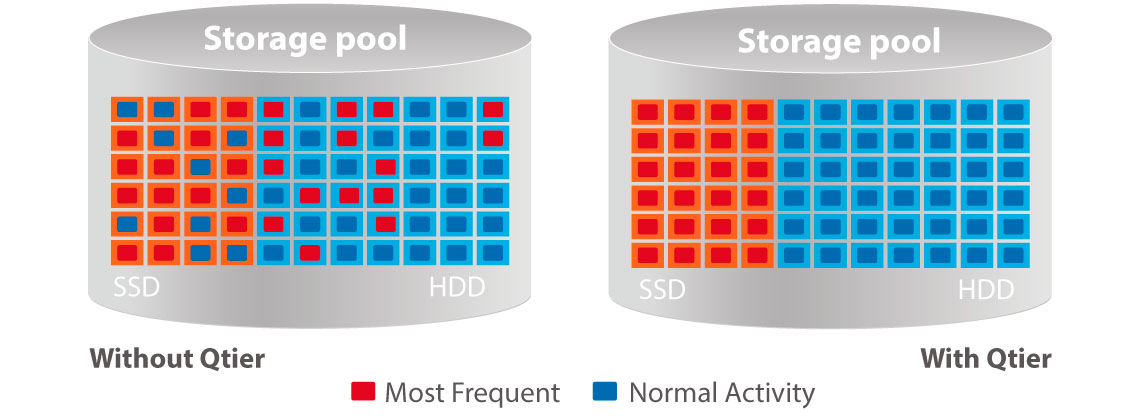

Tecnologia Qtier
A tecnologia Qtier capacita o TS-1683XU-RP com classificação automática que auxilia na otimização e eficiência de armazenamento, movendo automaticamente os dados entre SSDs e HDDs com base na frequência de acesso dos dados. O Qtier 2.0 apresenta reconhecimento de I/O que permite o auto tiering SSD com espaço reservado semelhante ao cache para lidar com I/O em tempo real.

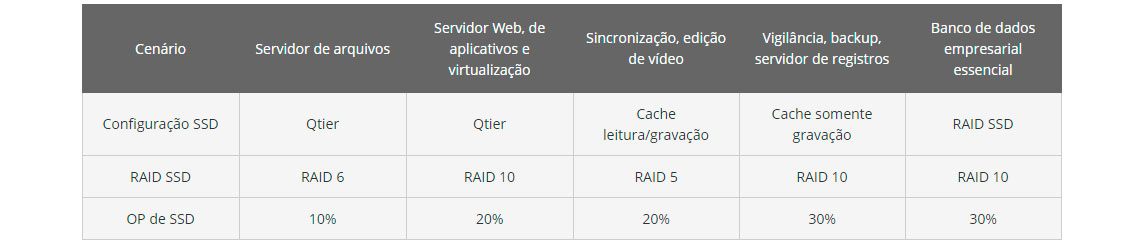

Desempenho SSD de nível excepcional
O storage suporta o excesso de provisionamento (OP) definido por software SSD que permite alocar espaço OP adicional (de 1% a 60%) para otimizar velocidades de gravação aleatórias.
É possível utilizar SSDs acessíveis no TS-1683XU-RP, ajustar o SSD OP e atingir níveis de desempenho e resistência similares aos SSDs de níveis de desempenho e resistência similares aos SSDs de nível corporativo para aproveitar backup de arquivos em alta velocidade, experiência multimídia melhorada e aplicativos de virtualização otimizados.
Sistema de monitoramento: QVR Pro
O TS-1683XU-RP oferece uma solução de vigilância QVR Pro com 8 canais livres para monitoramento, que pode ser expandido até 128 canais através de aquisição de licenças adicionais.
O QVR Pro suporta mais de 5.000 modelos de câmeras IP, incluindo as câmeras fisheye padrão disponíveis no mercado.
Ainda disponibiliza recursos recursos voltados para câmeras olho de peixe, permite que uma única imagem da câmera fisheye seja visualizada simultaneamente em nove canais a partir de ângulos diferentes e decodificação acelerada por hardware multiplataforma para imagens de câmera olho de peixe. O QVR Pro garante maior eficiência em vigilância.

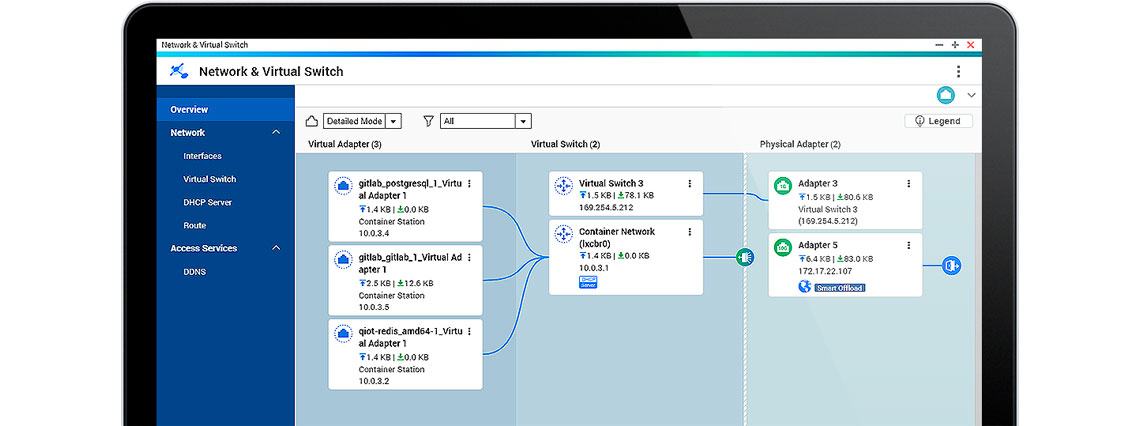

Recursos de rede virtual e física
O aplicativo Network & Virtual Switch possibilita aproveitar recursos de rede física limitados para aplicativos virtuais ilimitados e gerenciar centralmente toda a estrutura de rede com um mapa de topologia de rede.
Permite reorganizar de modo facilitado as conexões de rede física e virtual, para alocar recursos de rede adequados para o TS-1683XU-RP, máquinas virtuais e containers quando necessário. Proporcionando implementação de rede simplificada e eficiência de gerenciamento da rede aprimorada.

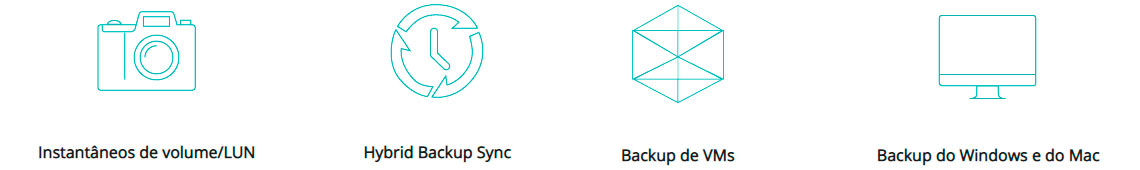

Solução completa para backup no servidor
O TS-1683XU-RP oferece uma solução flexível de backup e recuperação de desastres para auxiliar as empresas em tarefas rotineiras de backup com alta produtividade.
Snapshots para volume e LUN: Muito importante para proteção de dados do NAS, snapshot apresenta recurso de nível de bloco, o tornando um método confiável para proteção de dados diante da crescente ameaça de ransomware. O storage NAS 168TB suporta até 256 snapshots por volume / LUN e até 1.024 snapshots por NAS.
Hybrid Backup Sync: Unifica funções de backup, restauração e sincronização (usando RTRR, rsync, FTP, CIFS/SMB) para transferir dados para ambientes locais, remotos e espaços de armazenamento em nuvem facilmente, atuando como um plano de armazenamento e recuperação de dados.
Backup de VM: O servidor apresenta um alto desempenho, grande capacidade de armazenamento, soluções de virtualização integradas e suporte para snapshots que registram o estado do sistema, isso o torna um ambiente ideal para fazer backup de máquinas virtuais.
Backup de Windows e Mac: Com utilitário Qnap NetBak Replicator é possível fazer backup / restaurar arquivos de computadores Windows. Para usuários MAC é oferecida a compatibilidade com Time Machine.
Solução de virtualização no storage
Com suporte a iSCSI LUN baseado em bloco, o TS-1683XU-RP fornece um ambiente mais confiável e isolado do que LUN baseado em arquivo. Suportando VMware, Citrix, Microsoft Hyper-V e Windows Server 2016, o storage oferece uma solução de armazenamento confiável e de alta eficiência para ambientes de virtualização, além de oferecer VMware VAAI e Microsoft ODX para aumentar o desempenho descarregando para o servidor ESXi e o Hyper-V, respectivamente, e suportando plug-in Qnap vSphere Client e o provedor Qnap SMI-S com eficiência operacional em aplicações de virtualização.

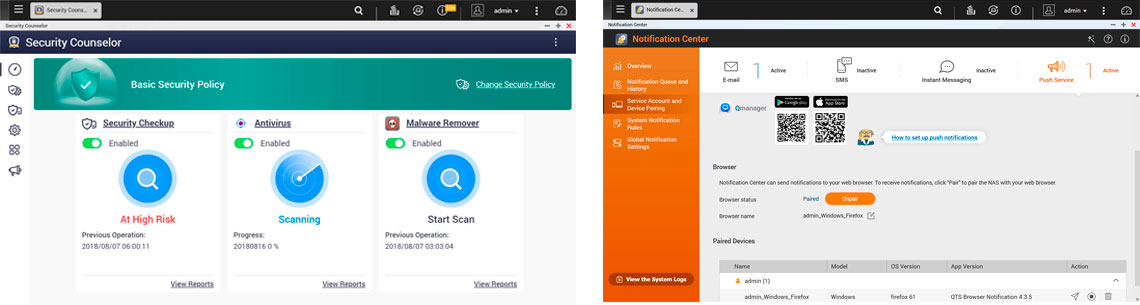

Status do sistema e segurança de arquivos e dados no NAS
O servidor da Qnap oferece várias opções de segurança, incluindo acesso criptografado, bloqueio de IP, verificação em duas etapas e muito mais.
Os administradores de TI podem controlar os direitos de acesso de cada usuário para pastas diferentes e usar ferramentas, como Security Counselor e Notification Center para aprimorar a configuração e o gerenciamento de segurança.
Security Counselor: Realiza a verificação das fraquezas do NAS e oferece recomendações para proteção dos dados contra vários métodos de ataque. Além disso, integra soluções antivírus e anti-malware para auxiliar na proteção do NAS.
Notification Center: Unifica todos os logs, eventos e alertas do sistema QTS, fornecendo uma solução de aplicativo único para notificações.

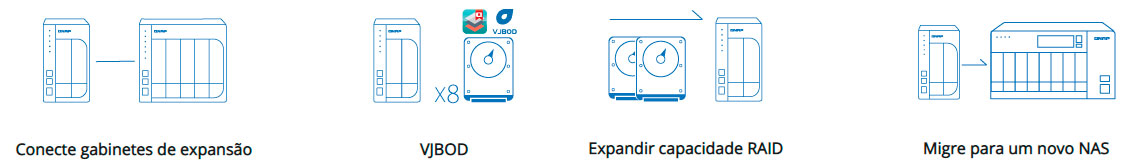

Aumento de capacidade de armazenamento flexível
A Qnap apresenta diversas formas para expandir a capacidade de armazenamento do storage conforme a necessidade para acomodar o crescimento de dados.
Anexar gabinetes de expansão: Permite conectar até oito REXP-1620U-RP, REXP-1220U-RP ou outros gabinetes de expansão.
VJBOD - O Virtual JBOD pode ser usado para aumentar a capacidade de armazenamento usando o armazenamento não utilizado de outro Qnap NAS. Até 8 Qnap NAS são montados como discos locais no TS-1683XU-RP.
Upgrade da capacidade RAID: Discos de baixa capacidade podem ser trocados por unidades de maior capacidade, proporcionando maior capacidade para que o NAS possa acompanhar o aumento de dados.
Migrar para um NAS novo: É possível instalar os discos rígidos NAS em um Qnap NAS maior, mantendo as configurações e dados existentes.
Aplicativos para melhor produtividade NAS
Qsirch: Um mecanismo de pesquisa de texto completo que ajuda a encontrar de forma rápida imagens, músicas, vídeos, documentos e e-mails específicos usando palavras-chave e condições de pesquisa.
QmailAgent: Gerenciador de e-mail que permite alternar entre diferentes contas centralmente, oferece backup de e-mails para o NAS e proteção de e-mail e privacidade pessoal.
Browser Station: Habilita o acesso remoto através dos navegadores NAS para acessar os recursos locais da LAN sem exigir configurações de VPN.
Especificações Técnicas
| CPU | Processador Intel® Xeon® E-2124 quad-core de 3,3 GHz (até 4,3 GHz) |
| Arquitetura de CPU | x86 de 64 bits |
| Unidade de ponto flutuante | Sim |
| Mecanismo de criptografia | (AES-NI) |
| Memória do sistema | 16 GB UDIMM DDR4 ECC (2 x 8 GB) |
| Memória máxima | 64 GB (4 x 16 GB) |
| Slot de memória | 4 x Long-DIMM DDR4 |
| Memória Flash | 5 GB (Proteção de SO de inicialização dupla) |
| Baia de unidade | 16 x 3.5-inch SATA 6Gb/s, 3Gb/s |
| Compatibilidade da unidade | Baias de 3,5 unidades: Unidades de disco rígido SATA de 3,5 polegadas Unidades de disco rígido SATA de 2,5 polegadas Unidades de estado sólido SATA de 2,5 polegadas |
| Hot-Swappable | Sim |
| Suporte para aceleração de cache SSD | Sim |
| Porta Gigabit Ethernet (RJ45) | 4 |
| Porta Gigabit Ethernet 10GbE | 2 x portas SFP+ 10GbE para placas de rede inteligente |
| Jumbo Frame | Sim |
| Slot PCIe | 4 Slot 1: PCIe 2ª geração x4 (PCH) Slot 2: PCIe 3ª geração x8 (CPU) Slot 3: PCIe 3ª geração x4 (CPU) Slot 4: PCIe 3ª geração x4 (CPU) |
| Porta USB 3.1 de 2ª geração (10 Gbps) | 2 x USB 3.1 Tipo C de 2ª Geração de 5 V/3 A de 10Gbps 4 x USB 3.1 Tipo A de 2ª Geração de 5 V/1 A de 10Gbps |
| Formato | Montagem em Rack 3U |
| LEDs Indicadores | HDD 1-16, Status, LAN, estado da porta de expansão de armazenamento |
| Botões | Energia, Redefinição |
| Dimensões (AxLxP) | 130 × 481 × 573,5 mm |
| Peso | 13,76 kg (Líquido) 21,79 kg (Bruto) |
| Temperatura de operação | 0 - 40°C (32°F - 104°F) |
| Umidade Relativa | 5-95 % RH sem condensação, bulbo úmido: 27?C (80,6?F) |
| Fonte de Alimentação | 500W(x2), 100-240V |
| Consumo de Energia | 130,43 W |
| Ventilador | Sistema: 4 x ventiladores de 9,2 cm (12 V CC) |
| Nível de Som | 53 db(A) |
| Aviso do sistema | Alarme |
Conteúdo da Embalagem
- TS-1683XU-RP
- Cabo Ethernet
- Cabo de alimentação
- Parafusos para HDs 3,5 polegadas
- Parafusos para HDs 2,5 polegadas
- Guia de Instalação
