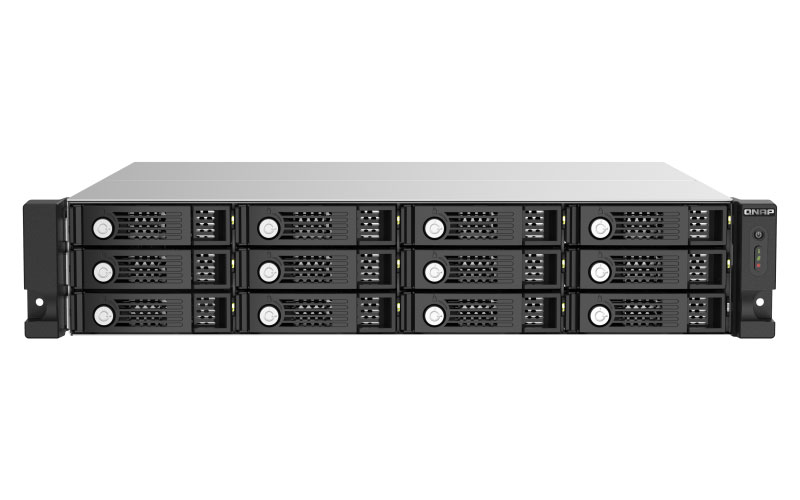

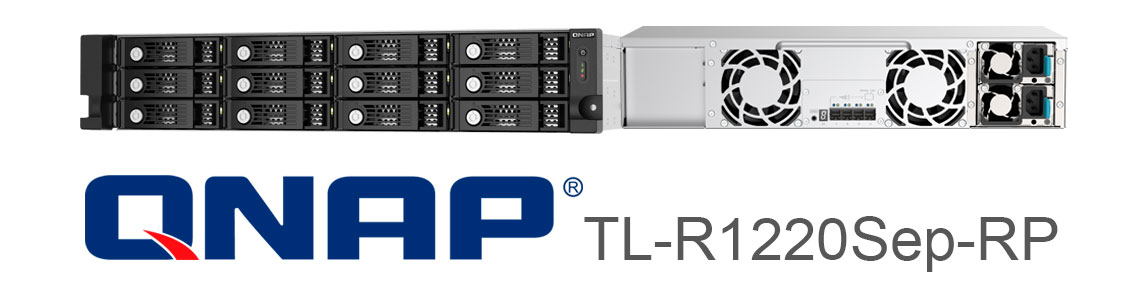

TL-R1220Sep-RP: JBOD com 12 baias SAS de 12Gb/s
O TL-R1220Sep-RP é um gabinete de expansão de armazenamento SAS 12 Gb/s, com 12 baias hot-swappable, sendo projetado para expandir o espaço de armazenamento de NAS com QTS ou QuTS hero.
Até 12 compartimentos de expansão que podem ser encadeados por meio de cabos mini SAS HD de alta velocidade para suportar capacidade bruta de até 3,4PB. O JBOD de 12 baias é ideal para arquivamento / backup de aplicativos de virtualização, gravações de vigilância, grandes volumes de dados ou multimídia.
Apresentando a tecnologia de otimização de largura de banda Broadcom SAS DataBolt , o TL-R1220Sep-RP integra uma infraestrutura de 6Gb/s em 12Gb/s. Quando conectado a um NAS que suporta roteamento de várias vias, o JBOD 12 baias pode alcançar a uma transmissão de dados mais suave e uma operação contínua do sistema.

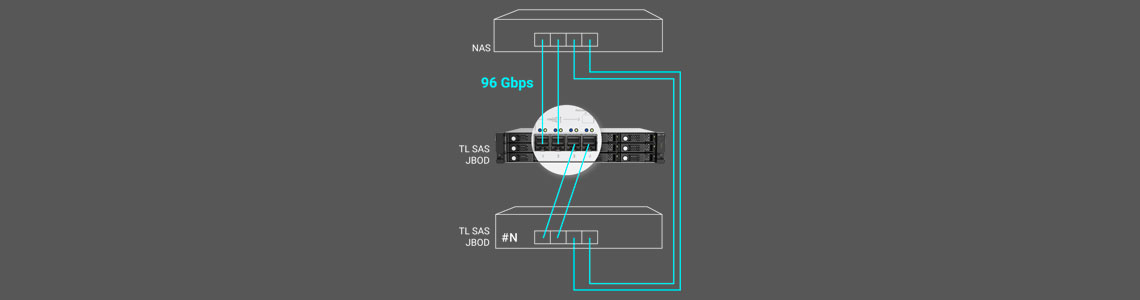

Alcance com agregação de link de até 96Gb/s
O JBOD de 12 baias é equipado por um expansor SAS35x28R SAS de 28nm de baixa potência e suporta unidades SAS / SATA de 12/6 Gb / s. Além disso, tem 4 portas amplas SAS 3.0 (x4 Lane) SFF-8644 SAS de 12 Gb / s.
Ao conectar o TL-R1220Sep-RP ao NAS host e encadear vários JBODs com 2 portas amplas configuradas com agregação de link, a solução oferece velocidade de transferência de até 96Gb/s.

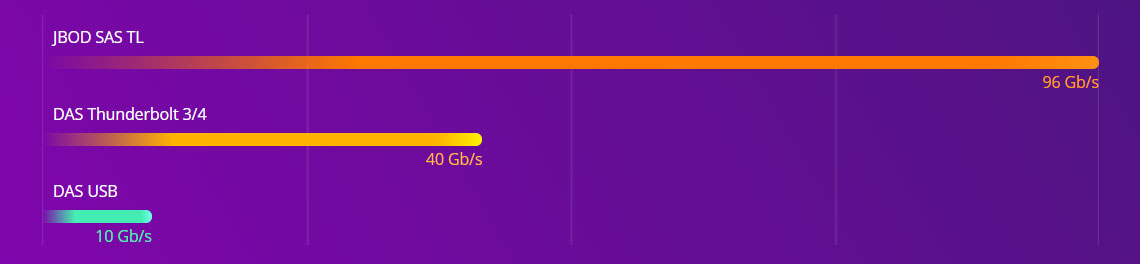

Alto desempenho para aplicativos empresariais

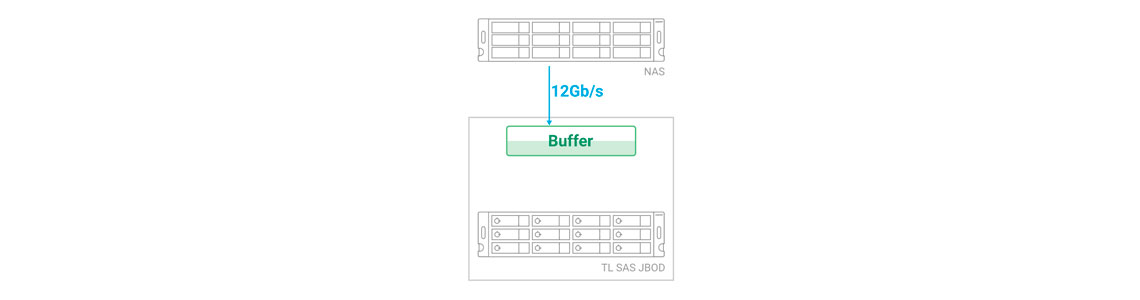

Tecnologia SAS DataBolt com velocidade de 12 Gb / s
A tecnologia de otimização de largura de banda Broadcom SAS DataBolt oferecida pelo TL-R1220Sep-RP, apresenta um buffer de dados inteligente para transferir dados para drives em velocidades que correspondem ao desempenho do NAS servidor.
O TL-R1220Sep-RP pode usar drives de 12 Gb/s ou 6 Gb/s. O storage NAS irá transferir dados para o TL-R1220Sep-RP a 12 Gb/s, permitindo um benefício de transmissão SAS de alta velocidade de 12 Gb/s com 6 Gb existentes/s infraestrutura.
Design híbrido de profundidade curta

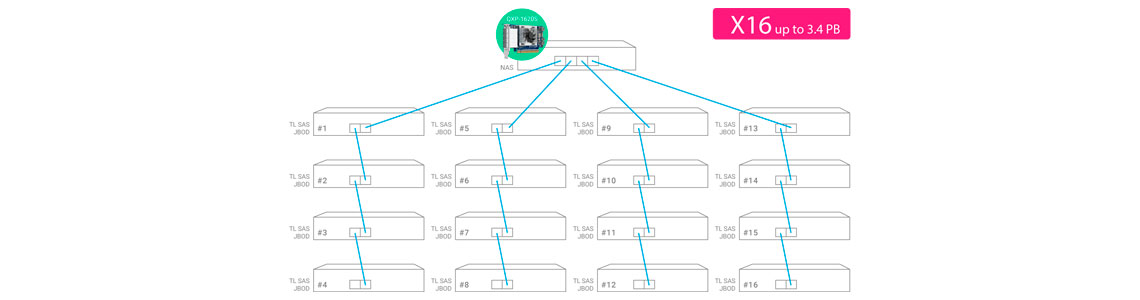

Conecte até 16 JBODs para encadeamento
O TL-R1220Sep-RP disponibiliza 4 portas amplas SAS 3.0 (x4 Lane) SFF-8644 SAS de 12 Gb / s, sendo que até 12 TL-R1220Sep-RP podem ser encadeados para atingir uma capacidade bruta de até 3.4PB.

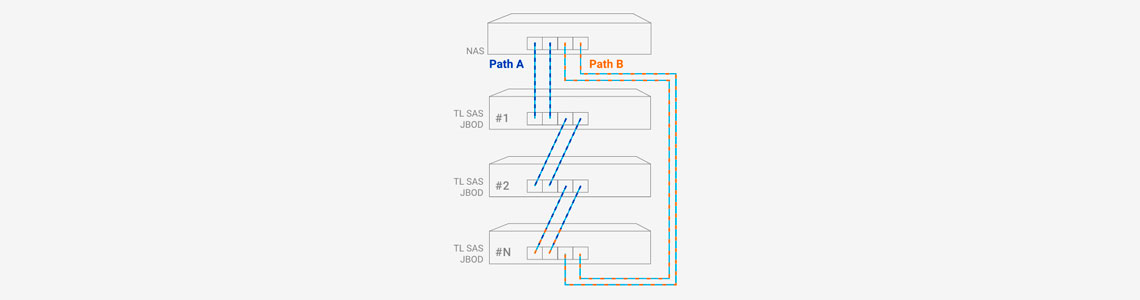

Roteamentos para operações contínuas no JBOD
Ao encadear o JBOD de 12 baias, as cargas de transmissão de dados podem ser balanceadas com roteamento de caminhos variados para alcançar alta disponibilidade. Se uma rota falhar, outra rota de transmissão pode ser usada para acessar os dados e garantir as operações contínuas do sistema. O TL-R1220Sep-RP possui uma fonte de alimentação redundante para otimizar o tempo de atividade do sistema.

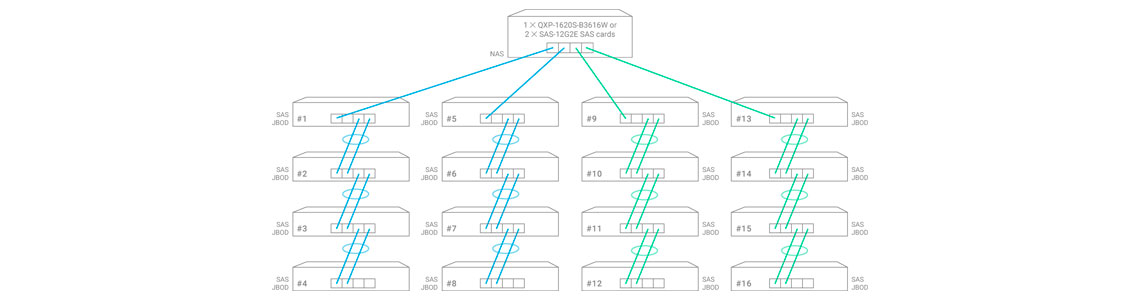

Encadeamento em série e métodos flexíveis
Conectando o storage NAS a vários JBODs TL SAS e REXP SAS JBODs, é possível aproveitar as vantagens do roteamento de caminhos múltiplos e agregação de links para se beneficiar de velocidades de transferência mais altas e disponibilidade do sistema.

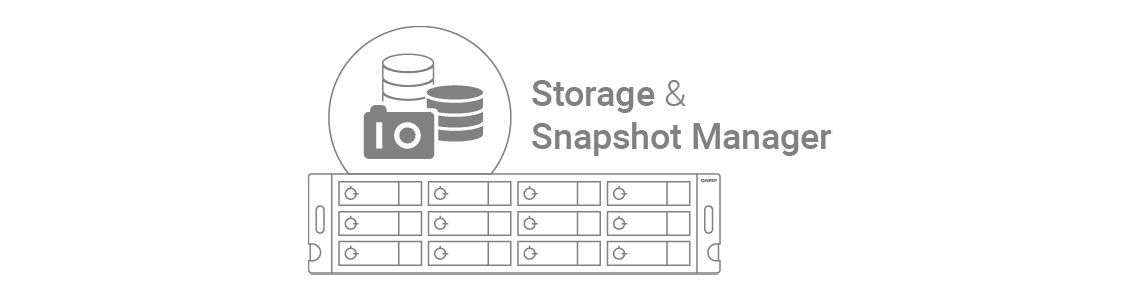

JBOD e a configuração de armazenamento
Com o Storage & Snapshot Manager no servidor NAS, o usuário pode configurar e gerenciar as configurações do TL-R1220Sep-RP (incluindo grupos RAID, pools de armazenamento e snapshots), permitindo expandir facilmente o armazenamento NAS para acomodar dados massivos ou arquivos de backup.
É possível configurar e gerenciar o TL-R1220Sep-RP através da porta do console.
Transferências de dados para o JBOD
Mover arquivos, sejam pequenos ou um único arquivo grande de dados em uma rede, pode ser demorado, e impactar negativamente o desempenho da rede.
Ao definir a configuração RAID no TL-R1220Sep-RP, é possível usar para mover arquivos para outro computador ou NAS. Simplesmente salve os arquivos no TL-R1220Sep-RP, conecte-o ao dispositivo de destino e copie os arquivos.
Especificações Técnicas
| Baia de unidade | 12 x 3,5 polegadas SAS 12 Gb/s, SAS/SATA 6 Gb/s |
| Compatibilidade da unidade | Baias de 3,5 polegadas: Unidades de disco rígido SAS/SATA de 3,5 polegadas Unidades de disco rígido SAS/SATA de 2,5 polegadas Unidades de estado sólido SAS/SATA de 2,5 polegadas |
| Hot-swappable | Sim |
| Formato | Montagem em rack 2U |
| Interface de Host | 4 x HD mini SAS (SFF-8644) |
| Indicadores LED | Painel frontal: HDD 1-12, Energia, Status, Link, Erro do ventilador Painel traseiro: Conector SAS, ID do gabinete |
| Botões | Energia |
| Dimensões (AxLxP) | 88,65 × 482,2 × 423,8 mm |
| Peso (Líquido) | 9,19 kg |
| Peso (Bruto) | 14,03 kg |
| Número máx. de HDDs/SSDs suportado | 12 |
| Tipo de disco rígido | Unidades de 3,5 polegadas ou 2,5 polegadas SAS de 12Gb/s, SAS/SATA de 6 Gb/s e 3 Gb/s |
| Temperatura de operação | 0 - 40 °C (32°F - 104°F) |
| Umidade relativa | 5-95 % RH sem condensação, bulbo úmido: 27?C (80,6?F) |
| Fonte de alimentação | 300W (x2), 100 - 240V |
| Consumo de Energia: Modo de operação, típico | 163,38 W |
| Ventilador | 2 x 80mm, 12 V CC |
| Nível de Som | 33,9 db(A) |
| Aviso do sistema | Campainha |
Conteúdo da Embalagem
- TL-R1220Sep-RP
- 2x Cabo de alimentação
- Chave da bandeja do disco rígido
- 1x Cabo Mini SAS de 0,5 m (SFF-8644 a SFF-8644)
- 36x Parafuso de cabeça chata (para HD de 2,5 ")
- 48x Parafuso de cabeça chata (para HDD de 3,5 ")
- Guia de instalação rápida
