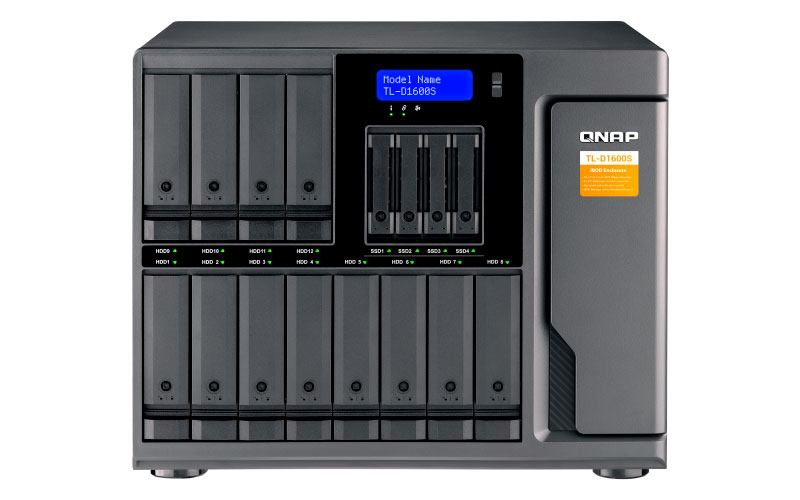

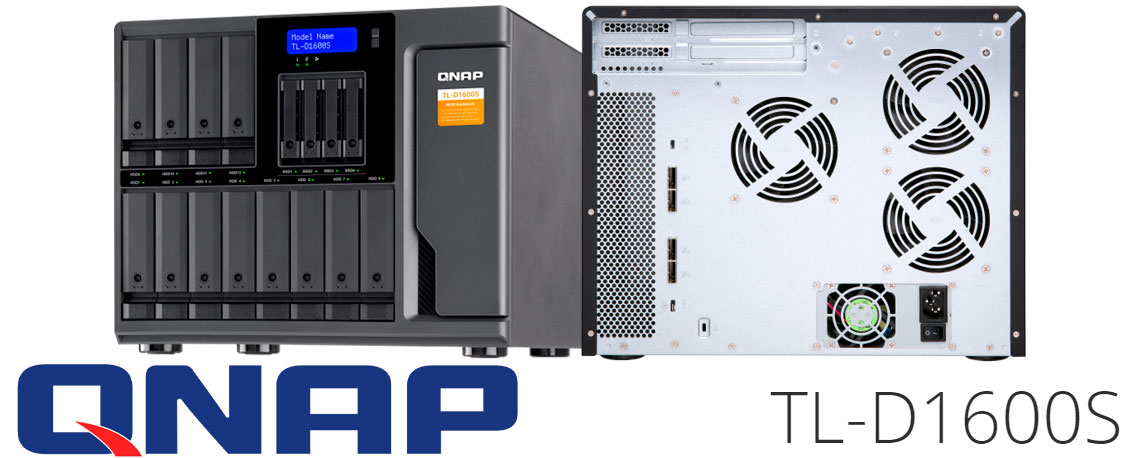

Qnap TL-D1600S JBOD 16 Baias para discos SATA e Placa PCIe
O Qnap TL-D1600S é um JBOD com 16 discos SATA de 3,5 polegadas de 6Gb/ e hot swappable. O gabinete de expansão vem acompanhado de uma placa PCIe e QXP para conectar a unidade usando um cabo SFF-8088 (ou SF-8644), além da bandeja de travamento de discos.
Vem com uma performance confiável de leitura/gravação para facilitar as tarefas de armazenamento e backup.

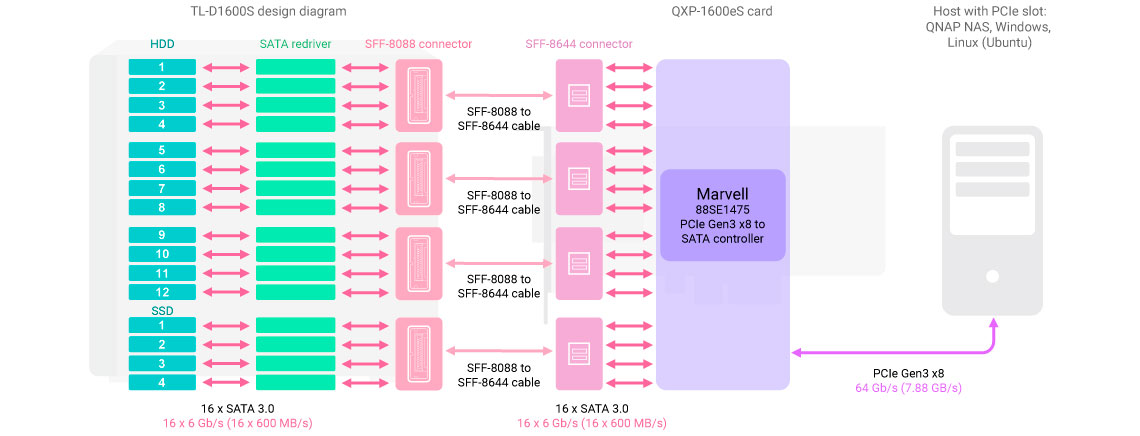

JBOD SATA TL com alto desempenho
O TL-D1600S suporta a transferência SATA de 6Gb/s de várias vias, sendo que a unidade SATA é conectada individualmente para reforçar o desempenho. Com o canal de alta velocidade 1-1, o JBOD SATA TL oferece uma excelente transferência.

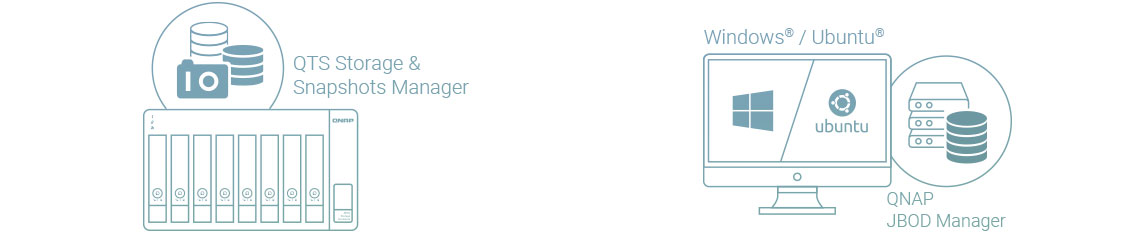

Configuração e gerenciamento de expansão flexível do JBOD
O JBOD TL-D1600S oferece configurações de armazenamento controlada por software e flexibilidade de gerenciamento. É possível configurar o RAID, monitorar o JBOD e a integridade dos discos rígidos, quando este, está conectado a um NAS com QTS/QTS hero, ou usando o utilitário Qnap JBOD Manager, enquanto está interligado a uma maquina.
QTS Storage & Snapshots Manager: Através do gerente de expansão e snapshots no QTS ou QTS hero possibilita configurar o TL-D1600S como uma unidade de expansão no NAS. O modo de armazenamento oferece diversas funções de NAS, incluindo conjuntos de armazenamento e snapshots, onde o espaço para os dados é expandido no armazenamento.
Qnap JBOD Manager: É um utilitário de desktop para monitorar o TL-D1600S em máquinas com sistemas operacionais Windows e Ubuntu, podendo consultar as condições dos HDs, integridade e informações do JBOD, além de verificar a velocidade de rotação do ventilador e descobrir se há atualizações de versão do firmware.
Gerenciando a configuração do RAID do TL-D1600S
É possível conectar o TL-D1600S a servidores e sistemas operacionais Windows e Ubuntu, através do cabo de alta velocidade SFF-8088 (ou SFF-8644), e usar o utilitário integrado para gerenciar a configuração de RAID.

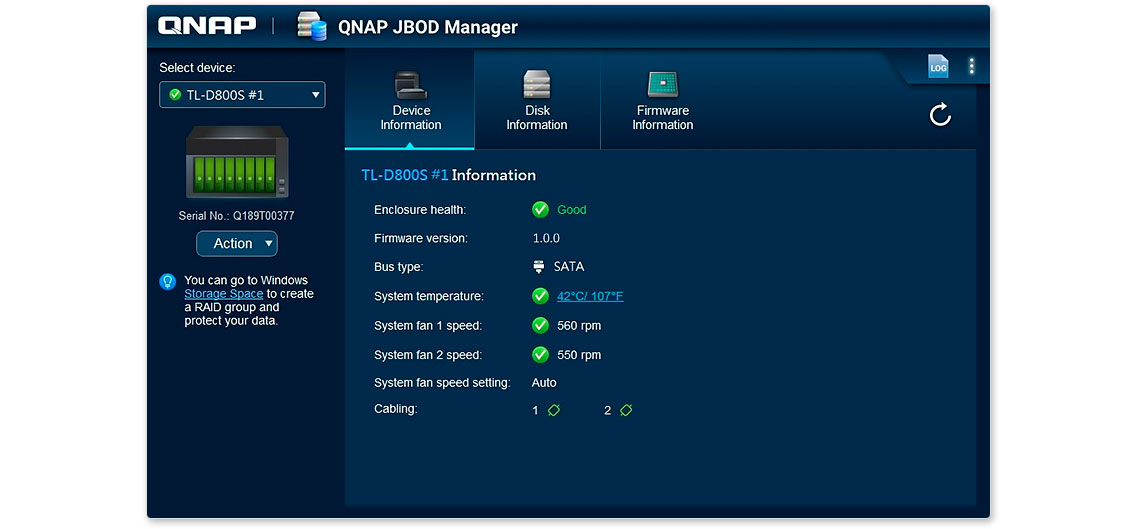

Gerencie o status do JBOD em máquinas e servidores com o QNAP JBOD Manager
O utilitário de desktop para monitorar o TL-D1600S em máquinas Windows e Ubuntu, o QNAP JBOD Manager, possibilita consultar o status de discos, integridade e informações do gabinete, além de monitorar a velocidade de rotação do ventilador para ver se necessita de atualizações da versão do firmware.
Todos os eventos do dispositivo são registrados e enviarão notificações de área de trabalho quando ocorrer um alerta do sistema.

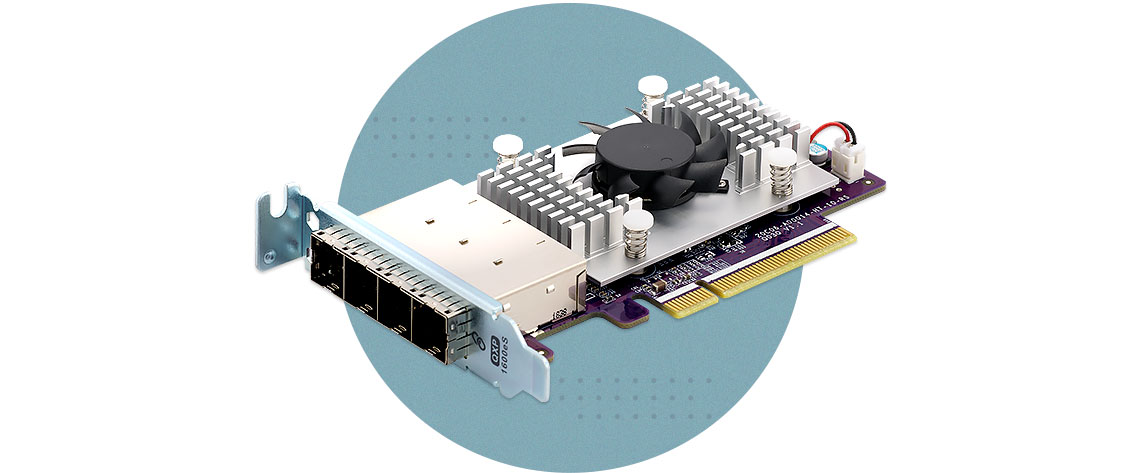

Expanda a conectividade de forma flexível do TL-D1600S com as placas PCIe QXP
Instale uma placa PCIe QXP nos sistemas Qnap NAS, servidores e PCs Windows ou Ubuntu para conectar a unidade de expansão usando o cabo SFF-8088 (ou SFF-8644) para uma fácil ampliação do armazenamento.

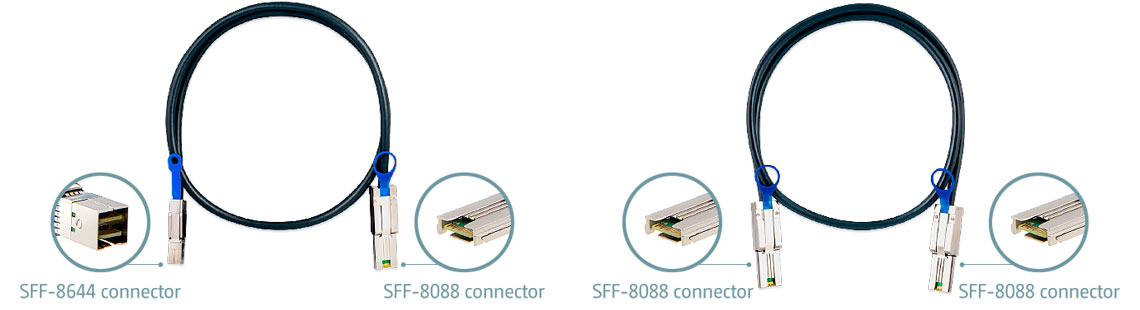

TL-D1600S e os cabos externos SAS/SATA de 6Gb/s
Cabo SFF-8644 para SFF-8088 de 1 metro (3,28 pés)
- Para placa PCIe SATA QXP-1600eS
- Compatível com SATA de 6Gb/s e SAS de 6Gb/s
- Compatível com produtos JBOD SAS de 6Gb/s de terceiros
Cabo SFF-8088 para SF-8088 de 1 metro (3,28 pés).
- Para placas PCIe SATA QXP-400eS-A1164 e QXP-800eS-A1164
- Compatível com SATA de 6Gb/s e SAS de 6Gb/s
- Compatível com produtos JBOD SAS de 6Gb/s de terceiros
Cenários versáteis para aumentar a expansão do TL-D1600S
O gabinete de expansão atende a diversas necessidades de aumentar o armazenamento de residências e escritórios. Existem 4 cenários possíveis para aplicações:
Cenário 1: Amplie a capacidade do NAS
Ao conectar o TL-D1600S no NAS e usar o gerenciamento de armazenamento e snapshot no QTS ou no QTS hero, os usuários podem facilmente configurar e gerenciar a expansão do storage. O JBOD é compatível com várias funções em gerenciar arquivos e criar conjuntos de armazenamento do Qnap NAS. Os usuários podem encontrar arquivos com o Qsirch e organizá-los com o Qfiling.
Cenário 2: Armazenamento externo para o NAS
O TL-D1600S pode ser usado para expandir o espaço do NAS, selecionando discos para criar conjuntos de armazenamento para aumentar a capacidade de espaço, ou pode tratar cada disco como um espaço de armazenamento externo individual e usá-lo como uma unidade removível para maior flexibilidade.
Independente do uso, é possível usar o gerenciamento de armazenamento e snapshot no QTS/QTS hero para configurar o TL-D1600S e usar o S.M.A.R.T de disco rígido e a central de notificações para consultar o status do disco a qualquer momento.

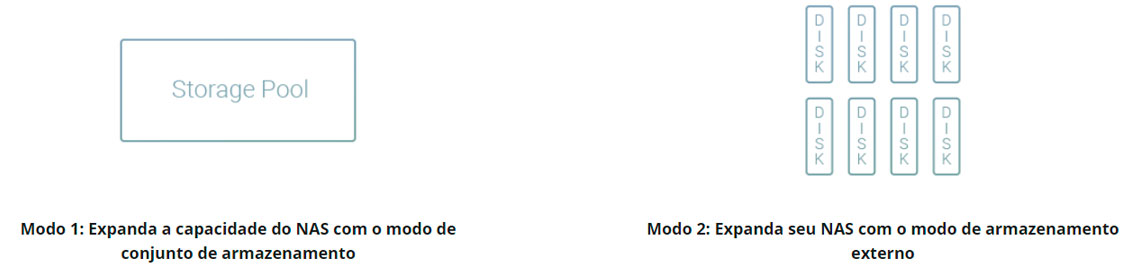

Modo 1: Capacidade expandida com o modo de conjunto de armazenamento
Usando o gerenciamento de armazenamento e snapshot no QTS/QTS hero para configurar o conjunto de expansão de RAID para o TL-D1600S e aumentando a capacidade do NAS.
Modo 2: Expanda o NAS com o modo de armazenamento externo
Cada disco do TL-D1600S pode ser tratado como um espaço de armazenamento individual e expandir a capacidade do NAS, por exemplo, será mostrado oito discos externos em um NAS de 8 baias.

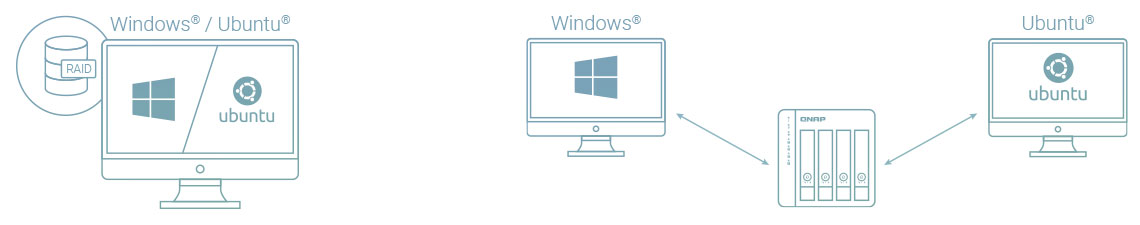

Cenário 3: Expanda o armazenamento para servidores Windows e Ubuntu
O TL-D1600S pode ser usado com servidores e computadores Windows e Ubuntu, para expandir o armazenamento. A configuração de RAID é feita pelo storage para aumentar a proteção dos dados. É permitido o uso do modo de disco único e formatar com o sistema de arquivos exFAT para aproveitar acesso e compartilhamento de arquivos mais práticos entre computadores Windows e Ubuntu.
Modo 1: Modo de configuração de RAID
Protege-se os dados criando um volume de RAID 0, RAID 1 e RAID 5 de software com utilitário nativo das máquinas Windows e Ubuntu e usar o Qnap JBOD Manager para monitorar o status do TL-D1600S.
Modo 2: Modo de disco único
Possibilita a formatação de discos rígidos com o sistema de arquivos exFAT, acessando e compartilhando arquivos entre Windows e Ubuntu.
Cenário 4: Placa RAID de hardware para proteção avançada
Instalando as placas RAID de hardware de terceiros no TL-D1600S para aproveitar a proteção avançada de RAID 1, RAID 5, RAID 6, RAID 10, RAID 50 e RAID 60, além do utilitário de software do Windows para gerenciar o storage.

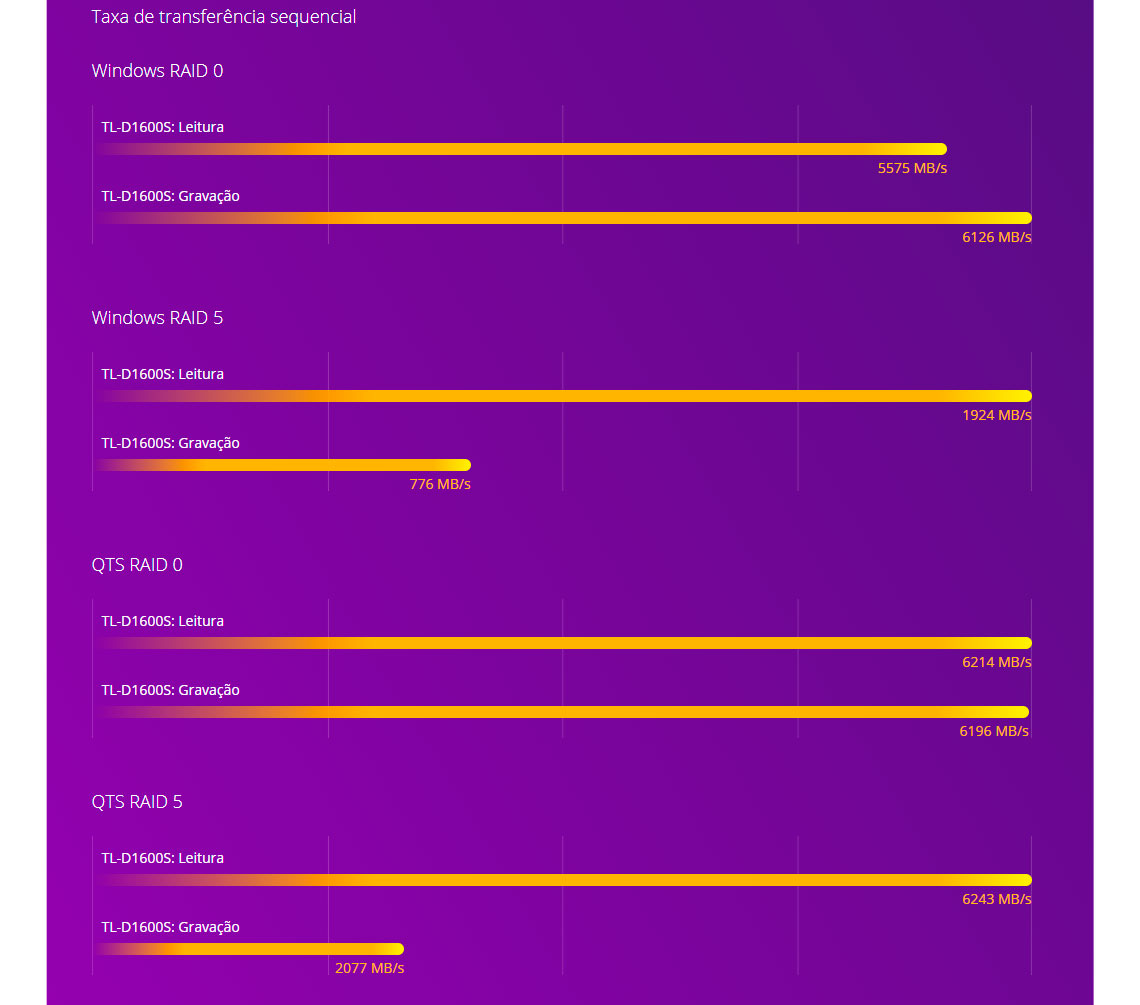

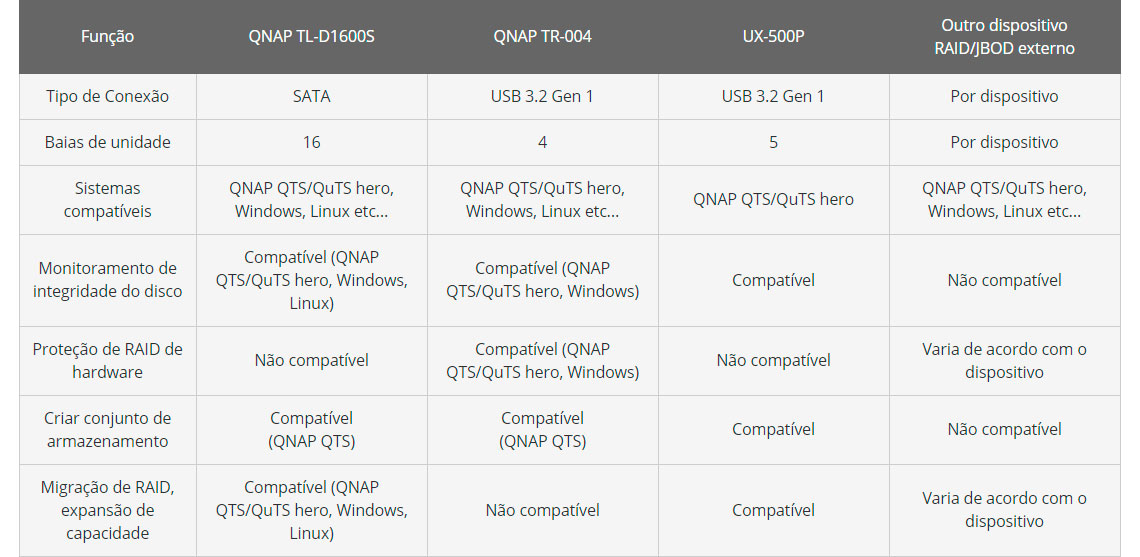

TL-D1600S mais vantajoso do que soluções JBOD USB e eSATA
O TL-D1600S disponibiliza conectividade pelos cabos SFF-8088 (ou SFF-8644) e várias baias de unidade SATA de 6 Gb/s, proporcionando um melhor desempenho de leitura em sequência, e velocidades de transferência de arquivos mais rápidos do que os JBOD USB e eSATA no mercado, sendo uma opção mais econômica em comparação com um gabinete SAS REXP da QNAP.
Especificações Técnicas
| Interruptor On / Off de Alerta de Áudio | Sim |
| Formato | Torre |
| Interface de Host | 4 x SFF-8088 |
| Compartimento da unidade | 8 x SATA 6Gb / s de 3,5 polegadas, 3Gb / s + 4 x SATA 6Gb / s de 2,5 polegadas, 3Gb / s |
| LEDs indicadores | HDD 1-16, Status, Link, Erro do ventilador |
| Visor / botão LCD | Sim |
| Botões | Interruptor de alimentação |
| Dimensões (AxLxP) | 303,84 × 369,89 × 319,8 mm |
| Peso (líquido) | 11,59 kg |
| Máx. número de de HDDs/SSDs suportados | 12 x 3,5 polegadas SATA 6Gb / s + 4 x 2,5 polegadas SATA 6Gb / s |
| Tipo de disco rígido | Unidades de disco rígido SATA de 3,5 polegadas Unidades de disco rígido SATA de 2,5 polegadas (apenas para slots de bandeja de 3,5 polegadas) Unidades de estado sólido SATA de 2,5 polegadas |
| Temperatura | 0 - 40 ° C (32 ° F - 104 ° F) |
| Umidade relativa | 5-95% de umidade relativa, sem condensação, bulbo úmido: 27 ° C (80,6 ° F) |
| Fonte de alimentação | PSU de 250W, 100 - 240V. |
| Consumo de Energia: Modo de operação, típico | 93,66 W |
| Interruptor do modo de ventilador | (Automático, alto, médio, baixo) |
| Ventilador | 3 x 92mm, 12VDC |
| Nível de som | 25 db (A) |
| Aviso do sistema | Campainha |
| Slot de segurança Kensington | Sim |
| Sistemas operacionais suportados | QTS hero / QTS, Windows, Linux |
| QTS / QTS hero | Herói QTS 4.4.2 / QTS h4.5.0 (ou mais recente) Monitoramento da unidade QTS e suporte ao pool de armazenamento Recursos avançados da unidade QTS, como verificação de bloco incorreto, apagamento, teste de desempenho, Seagate Ironwolf IHM RAID migrado e expandido Qtier no Gabinete |
| Utilitário para outra plataforma | Gerenciador QNAP JBOD Windows: Win8 ou nerwer / Server2012 R2 ou mais recente Linux: Ubuntu 18.04 Informações do dispositivo (Saúde / Tipo de barramento / PSU / Temperatura / FAN) Aviso de temperatura do dispositivo e controle automático do ventilador Log de eventos (suporte à exportação) Gabinete localizado via LED e bip Nomeação personalizável do gabinete LCM + Determinação da fiação SATA |
Conteúdo da Embalagem
- TL-D1600S
- Cabo de alimentação
- Cabo mini SAS (SFF-8644 para SFF-8088)
- Parafusos para HDs de 3,5"
- Parafusos para HDs de 2,5"
- Chave de baia de disco
- Placa de expansão QXP SATA: QXP-1600eS
- Guia de instalação
