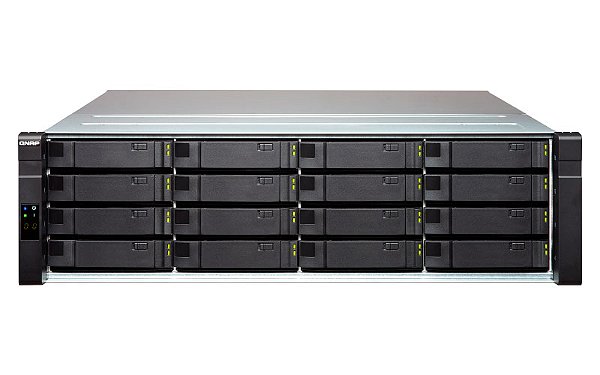

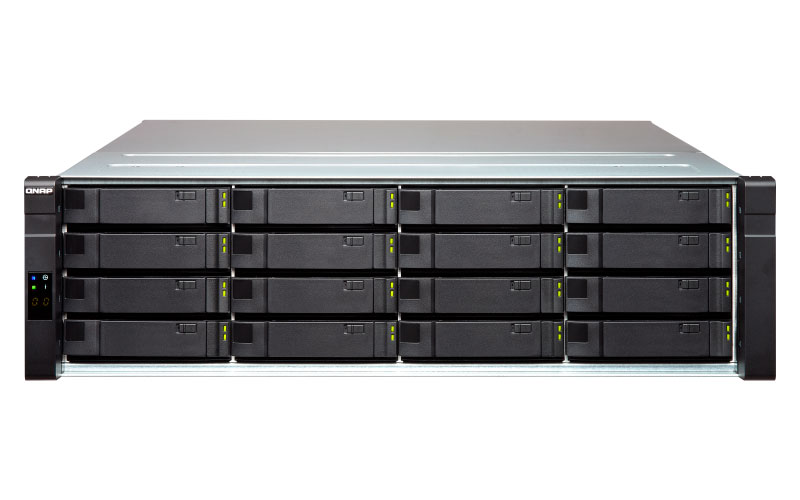

Qnap ES1640dc v2 Storage NAS para 16 Discos

Qnap ES1640dc v2 Storage NAS de alta disponibilidade para 16 HDDs/SSD SAS 12Gb/s até 160TB, duas controladoras redundantes ativas, 4 portas SFP+ 10GbE e 2 LAN 10GbE. Desenvolvido para backup, virtualização de dados, ideal para datacenters e tarefas intensas.


Compartilhar:

ES1640dc v2

CPUIntel Xeon E5-2400 v2 family
Intel Xeon 6-core E5-2420 v2 15M Cache, 2.20GHz
DRAMMemória do sistema: 32/64GB de RAM DDR3 + 16GB por controlador
Módulo de memória pré-instalado: 2x8GB
Total de slots de memória: 6 (dois controladores, 2 memórias principais, e 1 cche de escrita DIMM para NVRAM para cada controlador)
Memória Flash: 2GB DOM
Baias16 baias frontais HDD ou SSD Hot-swappable 2.5" ou 3,5” SAS 6GB/s e 12GB/s
Portas LAN4 portas Ethernet Gigabit Rj-45
2 portas Gigabit SFP+ (Intel XL710-AM1) 10GbE
Entrada LAN 10/100/1000Mbps para cada controlador
2 portas USB3.0
Indicadores Led10 GbE, Status, LAN e status da unidade de expansão
Slot de expansãoSlot PCIe Gen3 x8 pré instalado com um adaptador LAN 10G2T-X550 NIC (2 entradas 10GbE RJ45), substituíveis por um adaptador 40GbE NIC
Slot PCIe Gen2 x4 pré instalado com um porta dupla Mini SAS adapter
CacheM.2 2280 SSD (64GB) dedicado para NVRAM, SATA signaling
BotõesSistema: Botão de Alimentação e Reset
Formato3U, Rackmount
Temperatura0-40?C
Umidade Relativa5-95% RH
Fonte de alimentação2 fontes 770W
VentiladorMódulo de ventilador Hot-swappable ( 3 ventiladores 60x60x38mm; 16000RPM/12v/2.8A)
Tamanho132mm X 446,2mm X 618mm
Consumo de energia314,86W HDD de espera. 501,4W Em operação
Nivel de somPressão Sonora (LpAm): 66,1dB (A)
PesoPeso Liquido: 26,75Kg
Peso Bruto: 36,94Kg
Outros recursosCompatibilidade EMC FFC Classe A (USA only) e CE Mark (EN55022 Class A, EN55024)
Certificações de segurança EN60950, BSMI, VCCI, CB, LVD
Sistema operacionalQES 1.1.4 (baseado em FreeBSD)
Sistema de ArquivosZFS
NetworkingTCP/IP: IPv4 e IPv6: Dual Stack
Interfaces Gigabit com jumbo frame (failover, configuração multi-IP, trunking/NIC teaming)
Suporte à Clientes e Servidores Proxy e DHCP
Protocolos: CIFS/SMB, AFP (v3.3), NFS(v3), FTP, FTPS, SFTP, TFTP, HTTP(S), Telnet, SSH, iSCSI, SNMP, SMTP e SMSC
Suporte à adaptadores Wi-Fi USB
UPnP e Bonjour Discovery
WirelessAP Station
Squid proxy server
Gerenciamento de EnergiaWake on LAN
Standby mode para discos internos
Agendamento power on/off
Ligação automática após queda de energia
Suporte USB e network UPS para serviços SNMP
Servidor FTPFTP sobre SSL/TLS (Explicit)
FXP suportado
Controle de amplitude de banda FTP passivo
Administração via WebMulti-janela, multi-tasking baseado no sistema de gestão
Barra de ferramentas inteligentes e painel para exibição de status do sistema
DNS dinâmico (DDNS)
SNMP (v2 e v3)
Monitor de recursos
Lixeira de Rede para exclusão de arquivos via CIFS/SMB e AFP através do File Station
* Limpeza automática
* Filtro Tipo de Arquivo
Log de Registros (eventos e conexão)
Syslog cliente/servidor
Configurações de backup e restauração
App móvel: QManager para monitoramento e gerenciamento remoto do sistema
Servidor de ArquivosCompartilhamento de arquivos em Windows, Mac, Linux e Unix
Windows ACL
Permissão Avançada para pastas CIFS/SMB, AFP, FTP
Agregação de pastas compartilhadas (CIFS/SMB)
Estação de backupFunciona tanto como servidor RTRR ou Rsync e cliente com controle de banda
Servidor de replicação remota (mais Rsync)
Replicação remota em tempo real (RTRR)
Backup agendado e tempo real
Criptografia, compressão, filtro de arquivo e limitação de taxa de transferência
Cópia de segurança de desktop pelo NetBak Replicator para Windows
Suporta softwares de backup de terceiros: Veeam backup & replication, Acronis True Image, Arcserve backup, emc retrospect, Symantec Backup Exec, etc

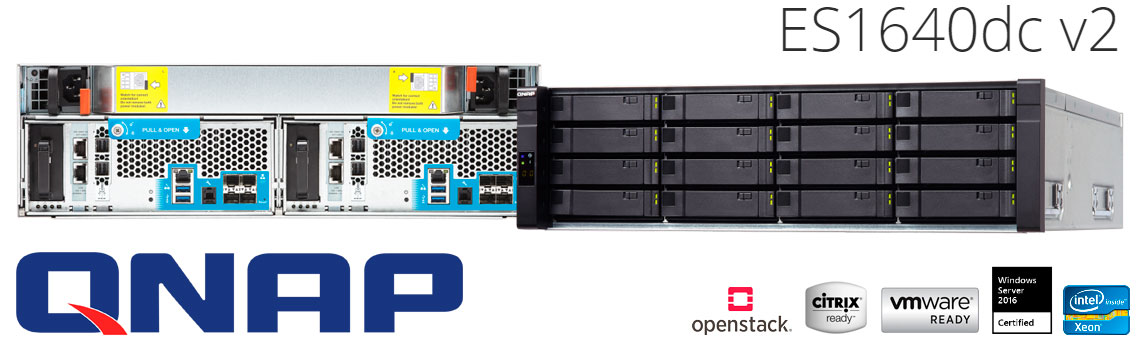

Qnap ES1640dc v2 - NAS de alta disponibilidade e eficiência

O Qnap ES1640dc v2 possui 16 baias para discos SAS 12Gb/s. Com processador Intel Xeon 6-Core, dual-channel DDR3 16GB/32GB, 4 portas 10GbE SFP+, 2 portas RJ45 de 10GbE e bateria de backup dedicadas para proteger gravação para o cache. Desenvolvido para uso em tarefas críticas e aplicações com uso intenso de virtualização. Ideal para datacenters e grandes empresas, oferece alta disponibilidade e armazenamento de dados em nuvem de nível corporativo. O ES1640dc v2 disponibiliza o sistema operacional QES permitindo snapshots quase ilimitados, deduplicação de dados em nível de bloco e thin provisioning, tendo a plataforma VDI para auxiliar as empresas no ambiente corporativo.


Qnap ES1640dc v2 Storage NAS para HDs SAS 12GB/s de alta disponibilidade e eficiência

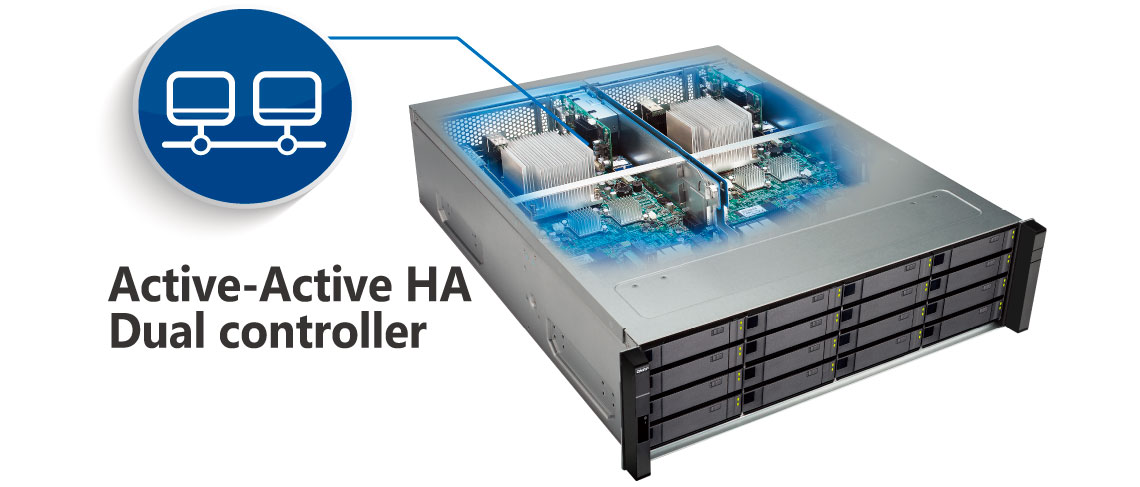

Controladora redundante Intel Xeon para um forte desempenho

Capacitado com dois processadores Intel Xeon E5-2400 v2 e controladora redundnate, o sistema responde imediatamente com a vantagem de possuir alta disponibilidade. Caso ocorra uma falha, o controlador reserva assume as tarefas instantaneamente, sem interrupções. Conectado a uma unidade JBOD (EJ1600 v2) via design mini SAS de caminho duplo, a conectividade é garantida mesmo em caso do cabo JBOD externo ser desconectado. Tendo como base a redundância, o ES1640dc v2 é um storage para executar, sem interrupções, atividades corporativas. É especialmente indicado para tarefas críticas.

Controladora redundante Intel Xeon para um forte desempenho

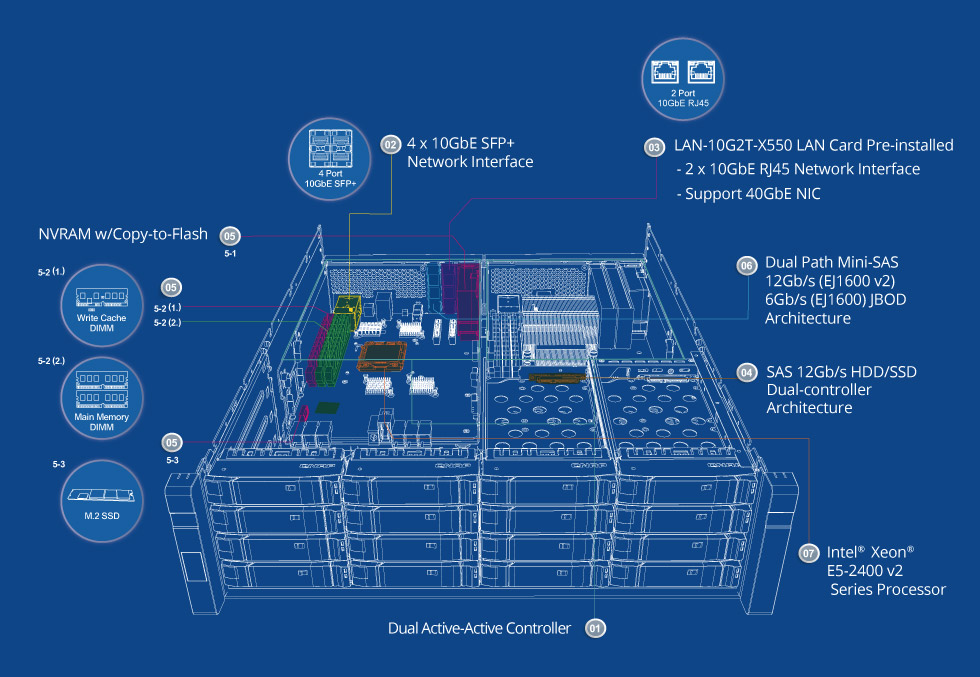

Alta disponibilidade e confiabilidade do NAS controlador duplo

Alta disponibilidade e confiabilidade do NAS controlador duplo

A confiabilidade e desempenho são características chave em tarefas intensas e o ES1640dc v2 foi projetado com este propósito, suas duas controladoras redundantes do NAS, são ideais para integrar uma base mais confiável para empresas.

1- Controlador duplo ativo: Em caso de falha de um controlador, o outro assume imediatamente para manter alta disponibilidade.

2- 4 entradas 10GbE SFP+: A placa de rede Intel XL710 possui 4 portas 10GbE SFP+ para garantir a transmissão de dados em rede para tarefas como iSCSI/NFS/CIFS.

3- Placa de rede pré-instalada com 2 entradas 10GbE (RJ45): Um dos slots PCIe é pré-instalado com uma placa de rede LAN-10G2T-X550 de 2 entradas RJ45 10GbE. Usuários podem substituí-la por uma placa QSFP+ 40GbE para velocidades maiores ainda, melhorando a performance da rede e simplificando o cabeamento de rede.

4- Drives SAS 12GB/s: A arquitetura de controladora redundante suporta drives SAS 12GB/s e SAS 6GB/s, dando aos usuários melhor eficiência no storage.

5.1- NVRAM com cópia para flash: Memória DRAM protegida com bateria para escrita, proteção adicional para ficheiros e aceleração em flash, todos os benefícios de acesso randômico para máquinas virtuais.

5.2- RAM DDR3: Módulos de memória RAM DDR3, suporta 16GB, alimentação via C2F suprida por BBU. Canal duplo de memória DDR3, cada canal suporta 16GB/32GB, com capacidade total de 32GB/64GB.

5.3- SSD M.2: Armazena dados em cache escritos por DRAM para garantir a integridade dos arquivos em caso de falha ou falta de energia.

6- Mini-SAS 12GB/s (Ej1600 v2) Dual Path, arquitetura 6GB/s (Ej1600): aumenta o potencialidade do ES1640dc v2 para mais de 1PB de capacidade com unidades de expansão.

7- Processador Intel Xeon E5-2400 v2: Ideal para storage baseado em software e tarefas críticas.

8- Field-Replaceable unit (FRU): Além dos controladores, as unidades de arrefecimento, fontes de alimentação e bateria BBU para C2F (Copy-to-Flash) podem ser substítuidas facilmente, com uma manutenção mais simples e troca de componentes defeituosos feita de maneira rápida.


Alta disponibilidade e confiabilidade do NAS controlador duplo

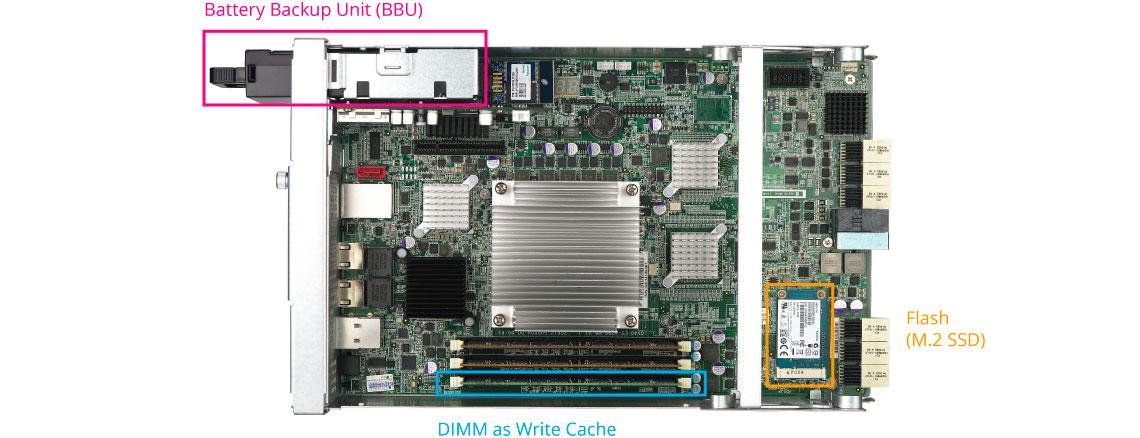

Possível perca de dados no cache de gravação e NVRAM

Através dos módulos NVRAM (Cache de gravação de DRAM com Copy-to-Flash), o ES1640dc v2 aumenta o desempenho de gravação aleatória e confiabilidade para proteger a gravação de dados. Ao gravar dados em NVRAM, baterias dedicadas para backup protegem a gravação para o cache, e ao mesmo tempo os dados são replicados para um controlador de backup, garantindo a integridade dos dados dessa forma. Ficheiros em NVRAM em uma arquitetura de controladora redundante garante mais integridade, desempenho, proteção contra falhas, além de reduzir a amplificação de gravação em flash SSD.


Possível perca de dados no cache de gravação e NVRAM

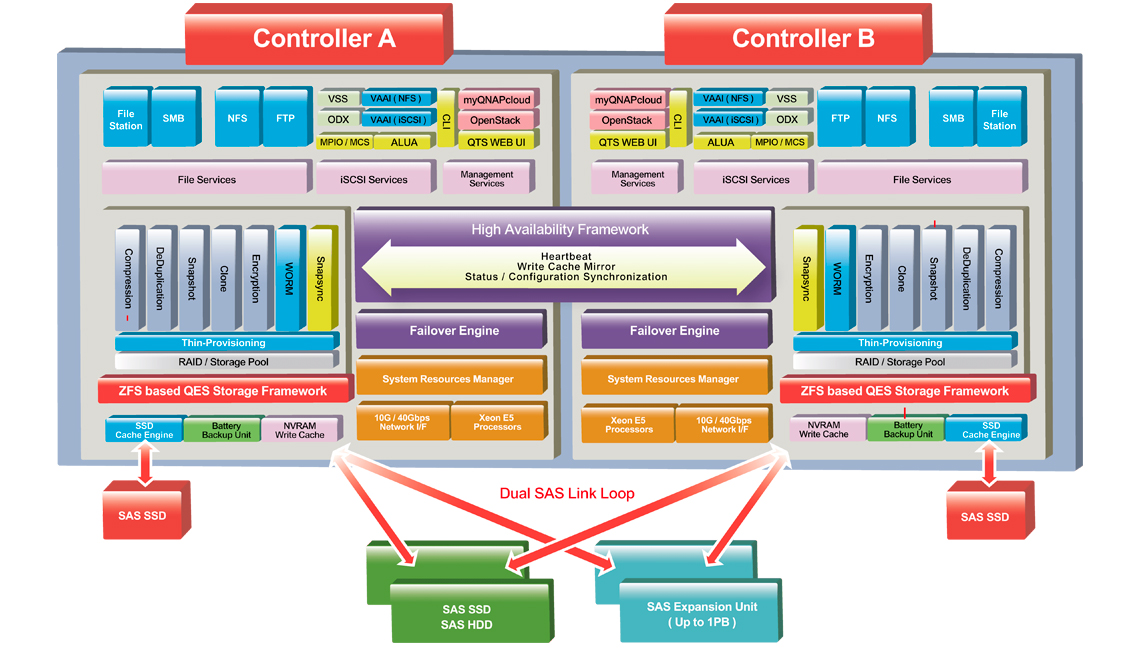

ZFS e o sistema de arquivos combinado com o sistema operacional

O sistema operacional QES presente no Qnap ES1640dc v2 é baseado no FreeBSD kernel, que combinado com o sistema de arquivos ZFS, sendo indicado por especialistas da área para lidar com aplicações empresariais de alto nível. O QES funciona com uma controladora redundante e recuperação de desastres, podendo ser integrado diretamente a ambientes de nuvem OpenStack, além de ser projetado para usos intensivos de virtualização e aplicações VDI sem perda de eficiência. Com a interface similar à do sistema operacional QTS, usuários já adaptados com produtos da Qnap não terão problemas em se integrar à nova interface e poderão usufruir do melhor em storage.


ZFS e o sistema de arquivos combinado com o sistema operacional

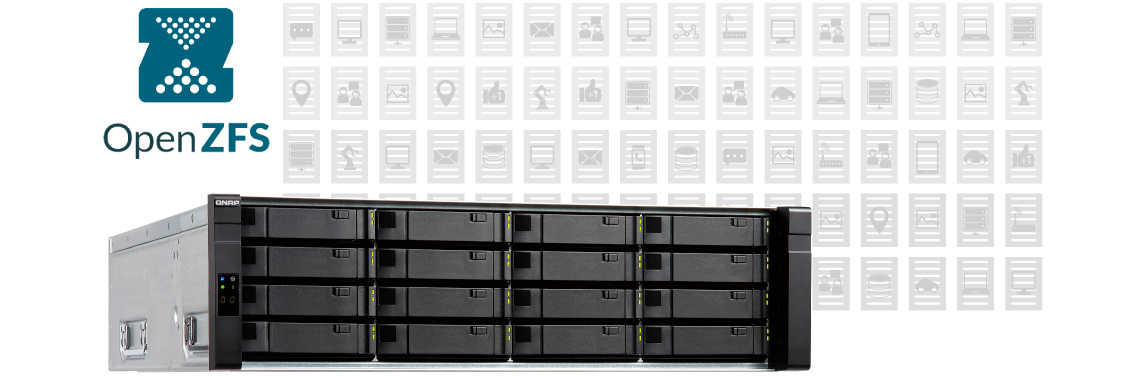

ES1640dc v2 Qnap com sistema de arquivos para armazenamento corporativo ZFS

O sistema de arquivos ZFS do ES1640dc v2 é uma combinação de sistema de arquivos com gerenciador de volumes lógicos, para oferecer a várias funções avançadas para armazenamento corporativo, incluindo expansão de armazenamento eficiente, gerenciamento simplificado, cache SSD de alto desempenho, snapshots quase ilimitados e clonagem, deduplicação de dados, compressão em tempo real e 'thin provisioning' com recuperação de dados para utilização otimizada no armazenamento de máquinas virtuais. O ZFS foi projetado com o objetivo de manter a integridade dos dados, e usa verificações de ponta para detectar e corrigir corrupção de ficheiros causada por defeitos no hardware, bugs no firmware ou erros de metadados, para garantir a proteção dos dados dos usuários.


ES1640dc v2 Qnap com sistema de arquivos para armazenamento corporativo ZFS

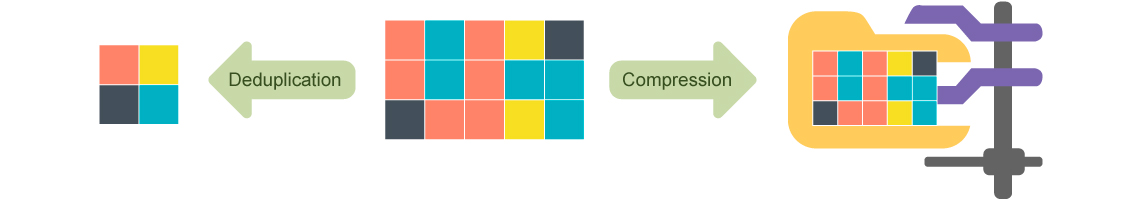

Deduplicação e compressão para aumento do desempenho do armazenamento VDI

Com mais de 90% de dados duplicados de imagens e aplicativos do sistema operacional que estão espalhadas por diversos desktops virtuais. O storage resolve um possível imprevisto com deduplicação de dados baseada em bloco para aperfeiçoar o uso de armazenamento de dados redundantes. Desktops virtuais deduplicados têm uma maior facilidade para armazenar em cache para otimização de desempenho. Compressão de dados em linha ajuda a comprimir ainda mais os ficheiros, melhorando a performance do storage. O ES1640dc v2 é indicado como uma solução com ótimo custo-benefício para aplicações de virtualização remota e tarefas intensivas.


Deduplicação e compressão para aumento do desempenho do armazenamento VDI

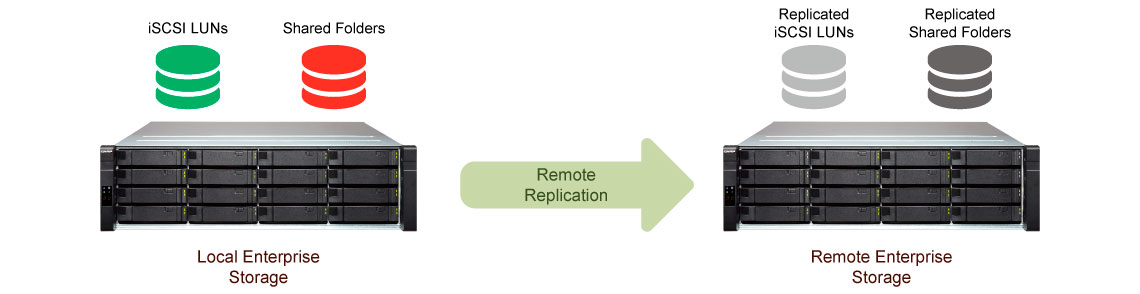

Snapsync e recuperação de desastres via snapshots quase ilimitados

O Qnap ES1640dc v2 suporta até 65.536 snapshots para o iSCSI LUN e de pastas compartilhadas. Ao executar backup remoto de um snapshot, é necessário apenas transferir os dados alterados, e o uso de compressão e deduplicação de dados reduz de maneira significativa o volume de dados transferidos. O SnapSync de snapshots do storage podem ser feitos em intervalos mínimos de 5 minutos, com suporte para tecnologia VMware vCenter Site Recovery (SRM), combinado com Storage Replication Adapater (SRA) para SRM e fornecer backup remoto e recuperação de desastres de nível corporativo.

Snapsync e recuperação de desastres via snapshots quase ilimitados

Soluções de backup no ES1640dc v2

O Qnap Netbak Replicator do ES1640dc v2 é um software de fácil utilização e com reconhecimento de VSS, ajuda as empresas a criarem backups completos em ambientes de datacenter e virtualização sem a necessidade de buscar outros softwares comerciais com preço e complexidade elevadas. Para criar um Qnap Snap Agente e um provedor de ambiente operacional de hardware VSS, todas as aplicações (incluindo VSS Service, Requestor, Provider e Qnap Snap Agent) podem ser combinadas em VSS-Aware no mesmo servidor, e os requisitos mínimos são apenas uma unidade do storage e um servidor para operarem.

Soluções de backup no ES1640dc v2

Armazenamento para aplicativos de virtualização

O ES1640dc v2 é certificado para VMware vSphere 6.0 e é compatível com Microsoft Hyper-V e KVM, fazendo a implementação e gerenciamento de ambientes de virtualização uma tarefa fácil. O storage de alta disponibilidade Qnap ainda suporta VMware VAAI e Microsoft ODX para aumentar a eficiência de virtualização, ao baixar a carga do servidor com aplicações como ESXi Server, plug-in Hyper-V Client e Qnap SMI-S provider para maior eficiência no gerenciamento de aplicações de virtualização.

Armazenamento para aplicativos de virtualização

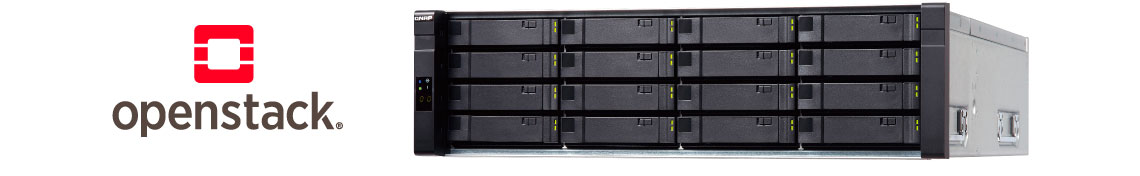

ES1640dc v2 e sua compatibilidade com OpenStack

O ES1640dc v2, sendo a primeira linha de produtos “OpenStack Ready” da Qnap, é indicado para ambientes de virtualização e desktops virtuais, como também é recomendado para aplicações em nuvem. O QES suporta os drives OpenStack Cinder e iSCSI Cinder Node e oferece espaço de armazenamento a nível de blocos para máquinas virtuais. A aceleração é evidente, assim como a implementação de máquinas virtuais melhorando o acesso via iSCSI, além de ser fácil de integrar em plataformas comerciais de armazenamento em nuvem.

ES1640dc v2 e sua compatibilidade com OpenStack

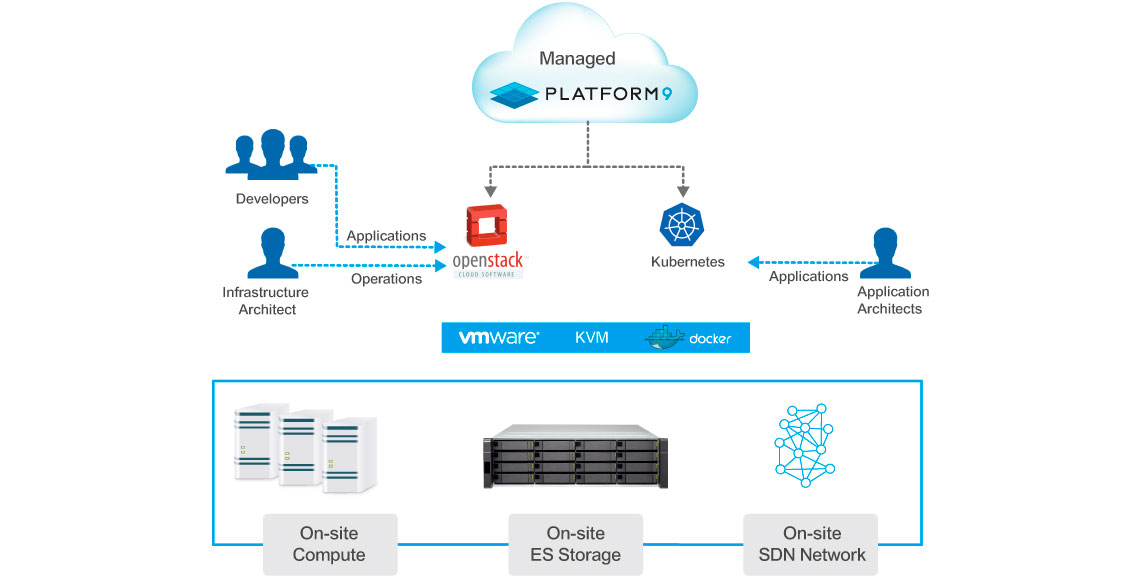

Qnap x Platform9: Nuvem híbrida com OpenStack

O Plataform9 é uma plataforma de gerenciamento OpenStack baseada em nuvem no storage. Ambientes sendo OpenStack podem levar semanas para serem implementados e integrados, porém, com o Plataform9 isso leva apenas minutos. Ao combinar o ES1640dc v2 Qnap e Plataform9, é possível configurar o OpenStack com o driver Qnap Cinder (não requer instalação manual), ter um armazenamento com alta disponibilidade para dados locais, e ter funções e recursos disponíveis nas soluções de armazenamento corporativos da Qnap.


Qnap x Platform9: Nuvem híbrida com OpenStack

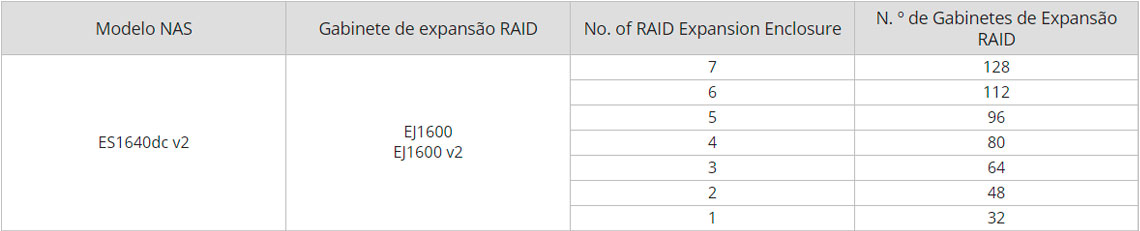

Expansão de armazenamento do ES1640dc v2

O ES1640dc v2 suporta expansão de capacidade em cascata ao instalar vários gabinetes Qnap RAID para atender às crescentes demandas das empresas, servindo como solução de armazenamento de excelente custo benefício para grandes volumes de dados.

Com duas controladoras redundantes, arquitetura em dual loop, o ES1640dc v2 e os gabinetes de expansão fornecem canal duplo (Dual Path) para evitar problemas em caso de falha de um nó. Até se um cabo JBOD externo for removido ou danificado, devido a danos externos, o funcionamento segue com a devida normalidade, garantindo a proteção de dados.


Expansão de armazenamento do ES1640dc v2


ES1640dc v2

QNAP ES 1640dc v2

4 Cabos Ethernet 10GbE

2 cabos Ethernet 1GbE

Guia de instalação rápida

64 parafusos para HDDs de 2,5 e 3,5 polegadas (cada)

Kit para corrediça de rack RAIL-E02 (carga máxima: 57kg)

2 cabos de alimentação

Cabo Rj11 para RS232

2 unidades de bateria para backup para NVRAM write cache

4 adesivos para Drives OS

16 adesivos para gavetas SSD/HDD
