Qnap ES1686dc ZFS - Enterprise NAS 16 baias Hot Swappable

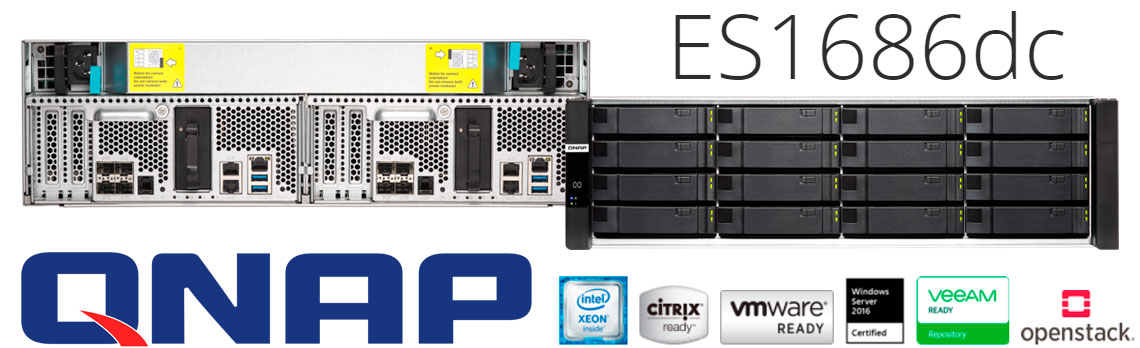

ES1686dc Qnap: NAS com alto desempenho e disponibilidade corporativa

Com um excelente desempenho e alta disponibilidade, o ES1686dc da Qnap é um storage NAS com 16 baias hot-swappable que permite a instalação de discos rígidos que oferecem uma grande capacidade de armazenamento.

Equipado com o processador Intel Xeon D Quad Core, controladora redundante, memória DDR4 ECC 64GB (32GB por controladora), SAS 12Gb/s e ZFS que suporta o gerenciamento de volumes lógicos.

Permite executar o sistema operacional QES 2.1.0, que suporta snapshots quase ilimitados, SnapSync, deduplicação de dados em nível de bloco e compactação de dados em linha.

Pode ser utilizado para servidor de virtualização, VDI, data center de tamanho médio, streaming de vídeo, armazenamento de vigilância e backup, proporcionando alto desempenho para uso corporativo e maior tempo de atividade.

O storage através do processador Intel Xeon D fornece mais tempo de atividade e redundância ideal para assegurar alta disponibilidade.

A gravação DRAM está protegida por bateria para proteção de dados em cache e a aceleração de leitura Flash oferecem desempenho de acesso aleatório líder do setor. Oferece 4 portas 10GbE SFP+ que aceleram a virtualização, o compartilhamento de grandes arquivos e a transferência intensiva de dados.

Além disso, possui suporte ao VMware vSphere 6,5, Windows Server 2016, Citrix XenServer 7.0 para virtualização de armazenamento e compatibilidade com ambientes em nuvem OpenStack.

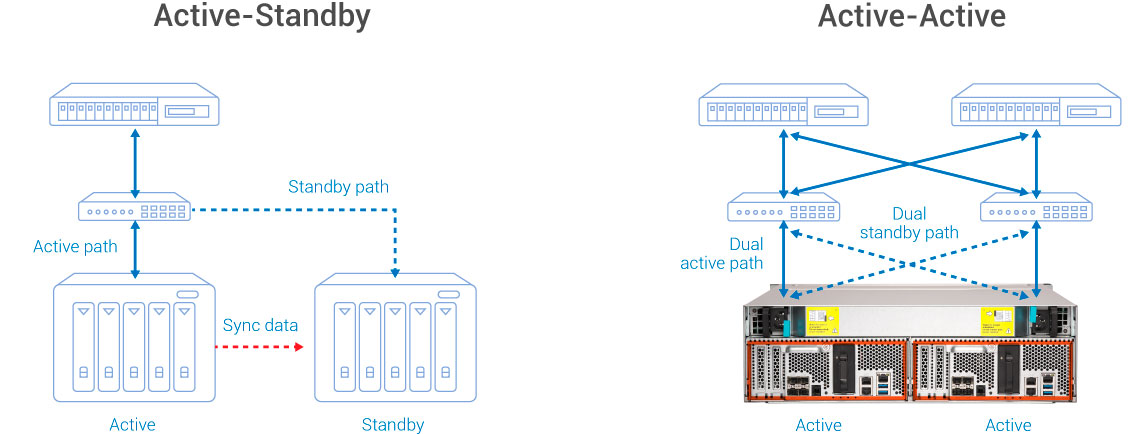

Storage NAS com controladora redundante

Na arquitetura do sistema de armazenamento redundante, as duas controladoras fornecem uma gama completa de serviços, o que é diferente da arquitetura de controladora única.

Para elevar as vantagens da arquitetura redundante do ES1686dc, recomenda-se criar vários pools de armazenamento e distribuir sua propriedade entre as duas controladoras. Permitindo assim, a saída simultânea de ambas para melhor balanceamento de carga e atividade.

Sistema de controladora única

Utilizando dois sistemas de alta disponibilidade, o investimento será dobrado e poderá causar um desequilíbrio de carga de trabalho, pois serão processadas apenas no sistema ativo. Em caso de queda de energia, os dados podem ser perdidos e com a rede desconectada invalida a arquitetura de high availability.

Sistema de controladora redundante

As duas controladoras presentes no storage podem transportar o tráfego de dados e aqruivos junto a proteção Copy-to-flash contra a falta ou queda de energia e a interface SAS de caminho duplo. Além da preservação dos recursos de computação, é disponibilizado serviços de armazenamento de alta velocidade, ininterruptos e de alta disponibilidade, fornecidos por meio de protocolos de comunicação como: SMB, NFS e iSCSI.

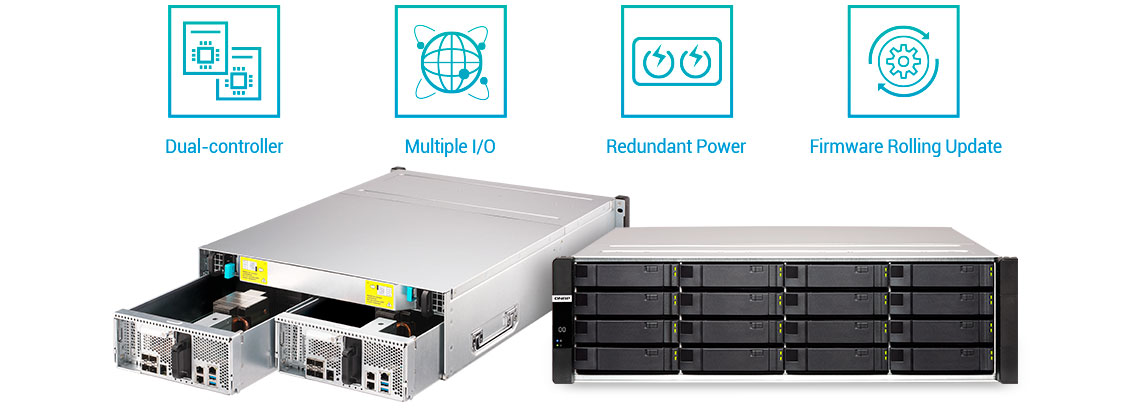

Alta disponibilidade do NAS e failover

Equipado com duas controladoras com processador Intel Xeon D, o ES1686dc fornece operações de failover/failback, pois uma controladora pode assumir o controle rapidamente, em caso de falha na outra. Fonte de alimentação redundante e ventiladores de refrigeração também estão incluídos para fornecer uma alta disponibilidade, com tempo de inatividade quase zero.

O storage possui compatibilidade com o gabinete de expansão JBOD EJ1600 v2 através da conexão mini-SAS de caminho duplo para sustentar operações contínuas, mesmo que um cabo JBOD não esteja conectado.

Com isso o storage ZFS é uma opção voltada para implementar uma solução de armazenamento corporativa confiável para tarefas sem interrupções.

Cache multinível de tecnologia com leitura e gravação

O ES1686dc oferece, de forma simultânea, o cache de leitura da memória principal (L1 ARC), o secundário do SSD (L2 ARC) e o cache de gravação da memória (ZFS Intent Log) para atender às demandas de desempenho de vários aplicativos corporativos.

A memória principal pode ser expansível até 512GB pelo fato da controladora possuir 8 slots RDIMM, pois irá reter 8GB para uso de cache de gravação.

O cache da NVRAM reduz o risco de perdas de dados do cache de gravação, ou seja, caso ocorra uma queda de energia repentina, o sistema irá gravar os dados de cache da DRAM que está protegida por uma bateria no SSD M.2 via Copy To Flash (C2F), garantindo que os dados não sejam perdidos.

Para garantir a segurança dos dados do cache de gravação, é recomendado substituir o BBU de forma anual.

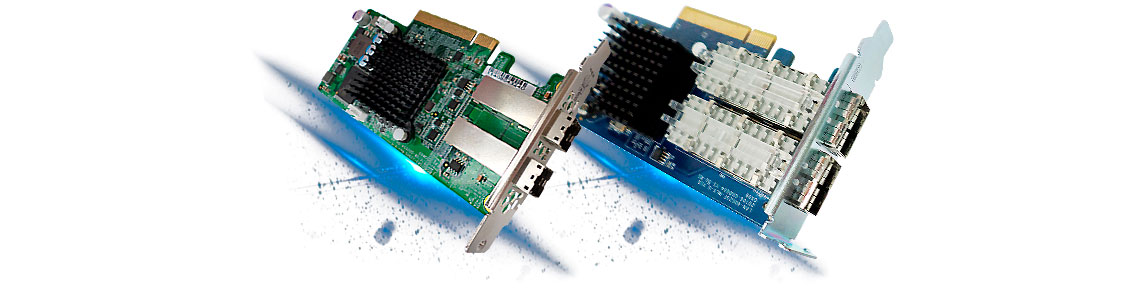

Expansão PCIe para redes de alta velocidade 40GbE

Com dois slots PCIe disponíveis conectados à CPU, o ES1686dc da Qnap permite que sejam instaladas placas de rede 10GbE/40GbE de alta velocidade para melhorar aplicações que demandam banda larga, como virtualização e transmissão de mídia.

A instalação das placas de rede Mellanox Smart proporciona mais suporte ao ISER para que o desempenho da virtualização VMware seja otimizado.

Há também a possibilidade de instalar uma placa de expansão SAS (SAS 12G2E) para conectar até 7 gabinetes de expansão EJ1600 v2 de 16 baias para que haja expansão da capacidade de armazenamento potencial em 1PB, com eficiência de até 48Gbps por conexão host.

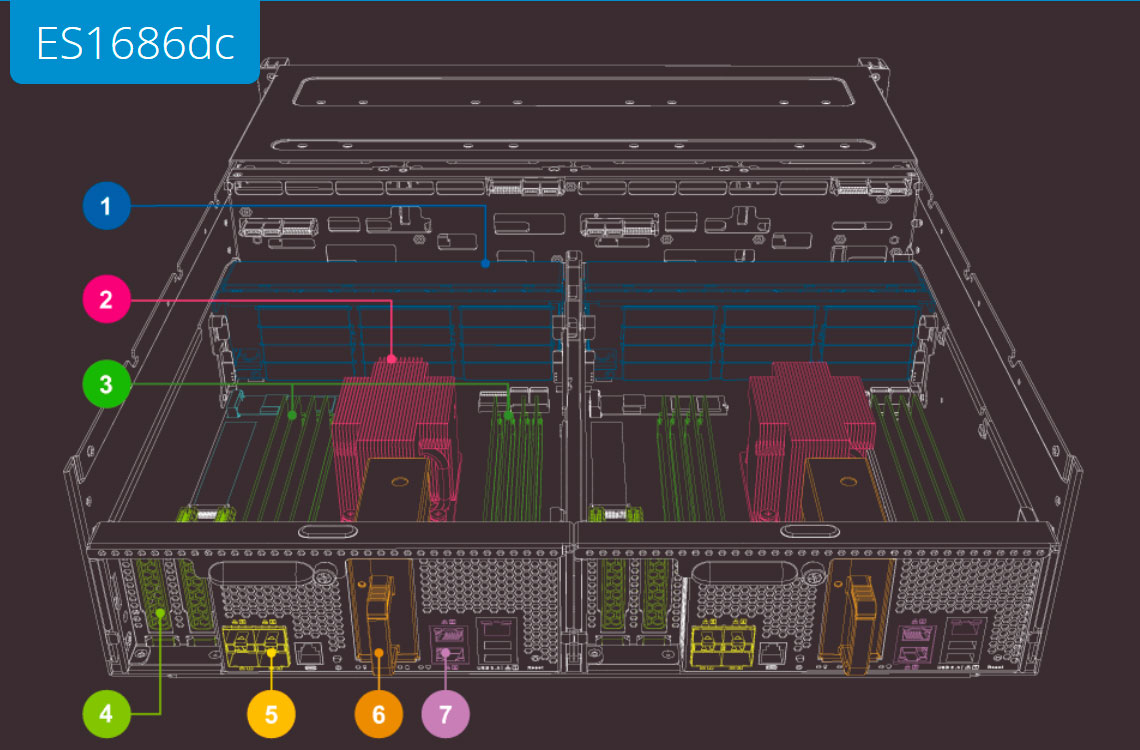

Controladora dupla de alta confiabilidade e disponibilidade

O ES1686dc possui duas controladoras redundantes que fornecem a base confiável para o armazenamento de TI em ambiente corporativo. Neste caso, “confiabilidade” é a prioridade para aplicativos de negócios que utilizem um único computador específico para uma determinada operação.

1 - 3 ventiladores com sistema hot-swappable: A velocidade de rotação dos ventiladores é ajustada automaticamente à temperatura do servidor.

2 - Processador Intel Xeon D-2100 series: fornece as opções Intel Xeon D-2142IT e Intel Xeon D-2123IT com memória DDR4 e suporte a PCIe Gen3.

3 - Memória ECC DDR4 2133 MHz: memória ECC DDR4 de quatro canais com 8 slots RDIMM para até 512 GB de memória por controlador.

4 - 2 slots PCIe Gen3 x8: suporta placas de rede 10GbE/40GbE, placas QM2 ou placas de expansão SAS para maior potencial de aplicação.

5 - 4 portas 10GbE SFP+: ideal para executar aplicativos que exigem banda larga, como virtualização e backup/restauração rápida.

6 - Unidade de backup de bateria (BBU): se ocorrer uma queda ou falta de energia, o BBU permitirá a proteção de dados de gravação em cache e, ao mesmo tempo, os dados são replicados para um controlador de backup para obter 100% de integridade dos dados.

7 - 3 Portas Gigabit: suporta Ligação de Serviço, Entroncamento de Porta e MPIO. Uma porta LAN Gigabit é dedicada ao gerenciamento remoto.

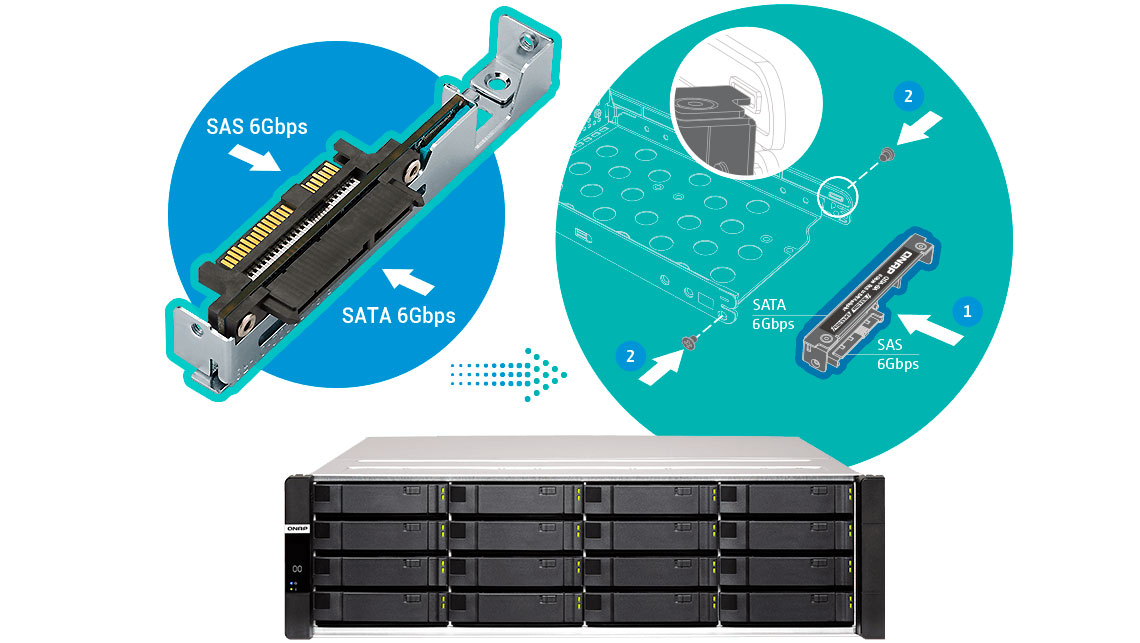

Adaptador de unidade SAS para SATA de 6Gbps

Apesar dos SSDs SATA de 6 Gb/s oferecerem armazenamento acessível e de alta eficiência, a falta de suporte para 2 portas os torna inadequados para ambientes com duas controladoras.

O adaptador QDA-SA foi projetado para o Qnap ES1686dc e permite o uso de uma unidade SATA de 6Gb/s em um compartimento de unidade SAS de 3,5 polegadas, fornecendo assim aptidão para aumentar a capacidade de armazenamento utilizando unidades SATA econômicas.

Ao instalar uma unidade SATA com QDA-SA no ES1686dc de controladora dupla, a unidade poderá compartilhar essas vantagens de porta dupla SAS para garantir um ambiente de armazenamento corporativo preparado para possíveis falhas e com alta disponibilidade.

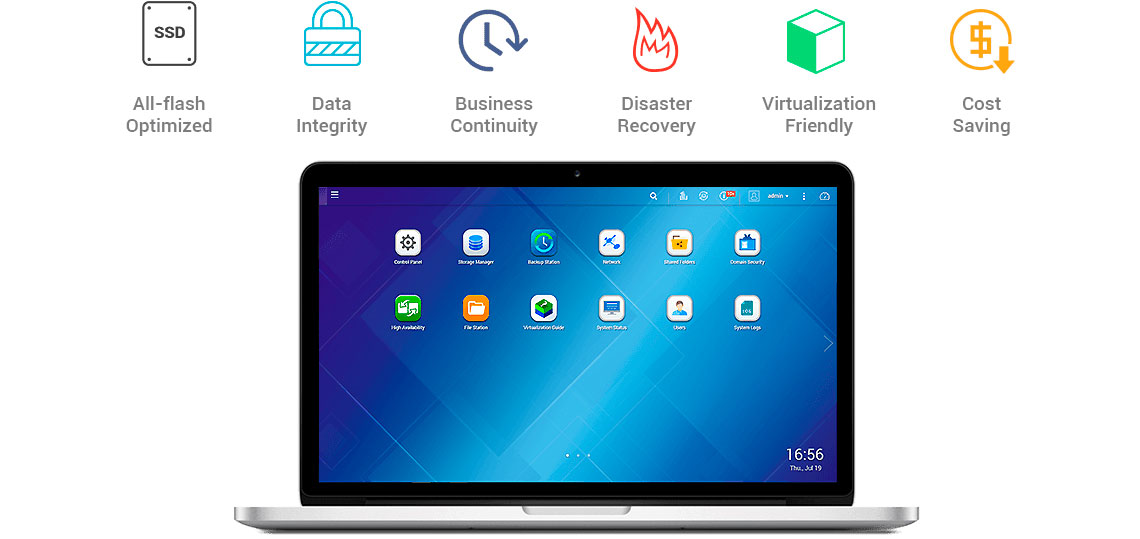

Sistema operacional QES 2.1.0 para desempenho de flash

O Qnap ES1686dc possui o sistema operacional QES (Qnap Enterprise Storage) 2.1.0 que se baseia no kernel FreeBSD, simples e com bom desempenho. O sistema de arquivos ZFS, é o mais adequado para aplicativos corporativos de ponta.

O QES 2.1.0 não apenas fornece proteção confiável de dados, recuperação e recursos de classe empresarial, mas também é otimizado para armazenamento em flash e é capaz de proporcionar um desempenho excelente para matrizes de armazenamento totalmente em flash com o intuito de acelerar serviços essenciais e eliminar os desafios em ambientes VDI.

O QES 2.1.0 também possui recursos de qualidade de serviço (QoS) que ajudam a garantir desempenho consistente de armazenamento primário em ambientes de vários aplicativos. Dando continuidade a mesma experiência do usuário com o sistema operacional intuitivo QTS. O QES fornece uma curva de aprendizado fácil e de rápida implementação nas infraestruturas de TI.

Solução All-Flash com eficiência otimizada

O QES 2.1.0 apresenta o algoritmo Write Coalescing exclusivo da Qnap, pois reforça ainda mais o desempenho all-flash no ZFS, fornecendo uma solução all-flash altamente econômica para gerenciamento de dados de classe empresarial e serviços de missão crítica.

O algoritmo Write Coalescing transforma todas as gravações aleatórias em gravações sequenciais juntamente com I/O reduzida, ou seja, não só aumenta efetivamente o desempenho e eficiência de gravação aleatória para ambientes totalmente flash, como também pode melhorar a vida útil do SSD.

Os usuários também podem alocar uma taxa de provisionamento excessivo adicional para SSDs - de 1% a 60% - e pools de armazenamento - de 1% a 40% - para que haja um aumento constante no desempenho, alcançando mais de 100%.

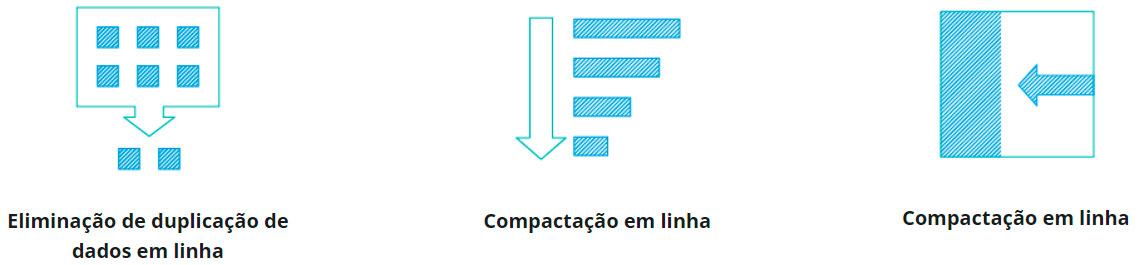

NAS com deduplicação e desempenho de VDI

Em ambientes VDI, em que pode haver mais de 90% dos dados duplicados - imagens e aplicativos de sistemas operacionais - e espalhados por desktops virtuais, o storage, equipado com QES, fornece às empresas a plataforma com área de trabalho virtual remota e o armazenamento de informações de missão crítica.

A deduplicação de dados em linha é baseada em blocos, melhorando o uso do armazenamento e diminuindo significativamente os requisitos de capacidade.

Já a compactação em linha diminui o tamanho dos dados para reduzir as cargas de trabalho de I/O de armazenamento para obter um melhor desempenho.

Na VDI, nas desktops virtuais e deduplicadas são facilmente armazenadas em cache para alcançar uma eficiência para a área de trabalho virtual que está sendo utilizada.

A compactação em linha é especialmente útil para aumentar a eficiência da utilização do armazenamento SSD. Os dados quando são gerados altamente repetitivos ou pequenos arquivos massivos, como por exemplo, logs de transações de bancos ou comércio eletrônico, o ES1686dc oferece um desempenho de custo de sistemas de armazenamento em flash.

A compactação de dados do QES 2.1.0 não suporta NAS de controladora redundante, isso será suportado apenas nas versões superiores do QES.

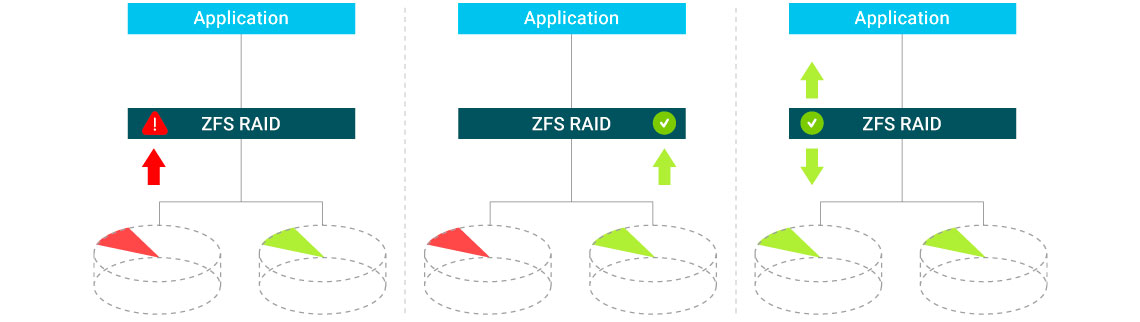

Self-Healing, integridade e confiabilidade dos dados

O Qnap ES1686dc é voltado com foco na integridade dos dados, o que é um aspecto fundamental para a segurança e confiabilidade de armazenamento.

Baseado no QES, pois usa as somas de verificação para captar e corrigir qualquer corrupção de dados silenciosa causadas por defeitos de hardware, bugs no firmware ou erros de metadados.

Caso sejam detectadas violações de integridade, o QES reparará automaticamente os danos causados usando dados de outro espelho antes que sejam passados para os aplicativos.

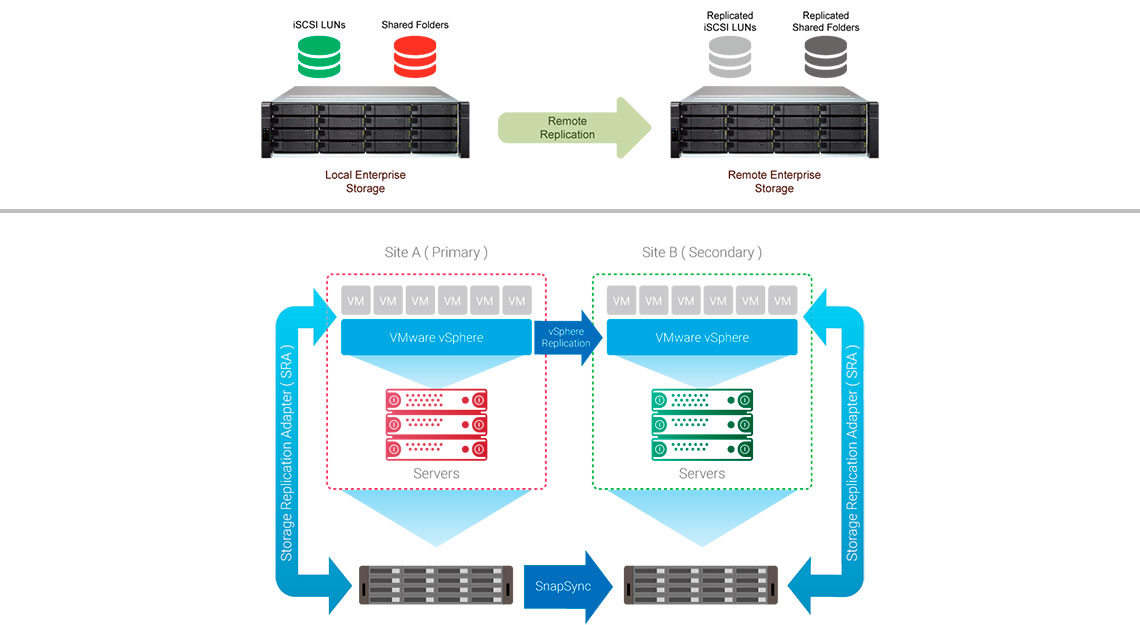

ES1686dc: Snapshots e SnapSync

O storage ES1686dc suporta uma quantidade de até 65.535 snapshots para iSCI LUN e pastas compartilhadas, caso um snapshot seja criado a cada hora, 24 snapshots por dia, por até 7 anos e poderão ser criados sem a necessidade de um excluir algum e replica de snapshots em servidores remotos usando o SnapSync no nível do bloco.

Em caso de uma falha primária no site, o SnapSync ajuda as empresas a retomar os serviços essenciais no menor tempo possível.

A tecnologia copy-on-write torna a criação de snapshots do QES quase instantânea sem afetar a gravação contínua dos dados. O SnapSync suporta backups incrementais, deduplicação e compactação dos dados em tempo real. O servidor executará a deduplicação antes de compactar os metadados para reduzir os dados sincronizados e economizar recursos de banda larga.

O SnapSync disponibiliza um suporte ao VMware Site Recovery Manager (SRM), que disponibiliza soluções de backup remoto de classe empresarial para aplicativos virtuais.

Com o Storage Replication Adapter (SRA) para SRM, as despesas indiretas da operação do servidor ESXi podem ser transferidas para um NAS para acelerar e simplificar o backup e a restauração de máquinas virtuais.

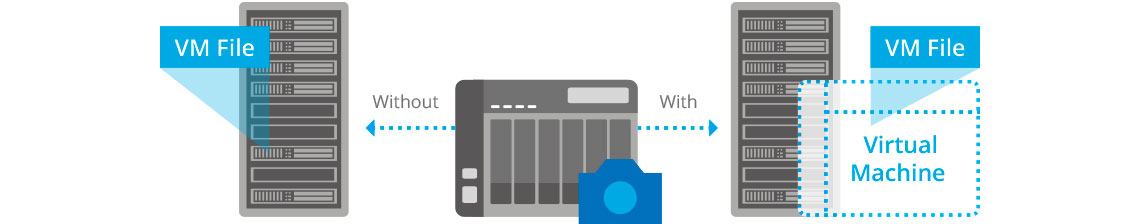

Backup de VMwre, Windows para aplicativos VSS-Aware

O Qnap Netbak Replicator é um software de backup de fácil utilização e compatível com VSS. Além de auxiliar empresas na criação de backups completos em data centers e ambientes de virtualização sem precisar de um software adicional.

Para criar um ambiente operacional do Qnap Snap Agent e VSS Hardware Provider, todos os aplicativos, incluindo VSS Service, Requestor, Provider e o Qnap Snap Agent podem ser implantados com aplicativos VSS-Aware no mesmo servidor e os requisitos mínimos são apenas um Qnap ES1686dc e um storage, para que o mesmo seja operacional.

Storage compatível com programas de Virtualização

O servidor suporta VMware vSphere 6.5, Windows Server 2016 e Citrix XenServer 7.0 para implementação e gerenciamento mais flexíveis em ambientes de virtualização.

Ele também suporta VMware VAAI e Microsoft ODX para aumentar o desempenho descarregando o carregamento do ES1686dc para o ESXi server e Hyper-V.

O plug-in Qnap vSphere Client, o plug-in da web e o provedor Qnap SMI-S também são suportados para aumentar o desempenho das operações e gerenciamento dos aplicativos de virtualização.

O storage e o servidor VMware ESXi instalados com o Mellanox Smart NICs que suporta o iSER, pode adquirir vantagens do iSER para descarregar cargas de trabalho da CPU com uma eficiência aprimorada da virtualização VMware.

Nuvens corporativas dentro do servidor

O QES suporta os serviços de compartilhamento de dados OpenStack Cinder e Manila. Com o Qnap Cinder Driver, o ES1686dc pode fornecer espaço de um armazenamento em nível de bloco para máquinas virtuais.

Além de acelerar a implantação de máquinas virtuais e o desempenho ao acesso às imagens por meio do iSCI, e também integra-se mais fácil às plataformas comerciais de armazenamento em nuvem, fornecendo para as empresas uma solução de armazenamento flexível, fácil de usar e de pouco custo.

Especificações Técnicas
